Sửa bộ điều khiển tủ thử nghiệm là can thiệp quyết định khi “bộ não” của buồng thử nghiệm gặp sự cố: bộ điều khiển chết là toàn bộ tủ ngừng chạy, chu trình test đang chạy bị hủy, mẫu thử và cả kế hoạch sản xuất của phòng lab đứng yên theo. Màn hình HMI treo, phím bấm đơ, chương trình test biến mất, tủ báo lỗi cảm biến hay mất truyền thông với máy tính — tất cả đều quy về một khối: bộ điều khiển và mạch I/O đi kèm. Bài viết này phân tích bộ điều khiển gồm những gì, cách đọc triệu chứng để khoanh vùng nguyên nhân, và khi nào nên sửa, khi nào nên nâng cấp bộ điều khiển. Nếu tủ của nhà máy bạn đang đứng, hãy liên hệ đội kỹ sư để được hỗ trợ nhanh.
Với các phòng lab QA/QC và bộ phận bảo trì tại nhà máy, một buồng thử nghiệm nhiệt ẩm hay tủ sốc nhiệt thường gắn liền với lịch kiểm tra độ tin cậy sản phẩm theo tiêu chuẩn. Khi bộ điều khiển hỏng, thiệt hại không chỉ là chi phí sửa chữa mà còn là toàn bộ lô mẫu phải test lại từ đầu. Vì thế, hiểu đúng bản chất hư hỏng của bộ điều khiển giúp kỹ sư phụ trách ra quyết định chính xác và rút ngắn thời gian dừng máy.
Bộ điều khiển tủ thử nghiệm gồm những gì?
Nội dung bài viết
Nhiều người gọi chung là “bo mạch” hoặc “màn hình”, nhưng thực tế bộ điều khiển của một buồng thử nghiệm là một cụm gồm nhiều thành phần phối hợp với nhau. Khi một mắt xích hỏng, triệu chứng có thể biểu hiện ở mắt xích khác, nên việc tách bạch từng khối là bước đầu tiên để chẩn đoán đúng.
Bộ điều khiển trung tâm (controller/PLC)
Đây là khối tính toán chu trình PID, chạy chương trình ramp/soak (tăng/giữ nhiệt theo từng đoạn), điều khiển nhiệt độ và độ ẩm theo thời gian. Trên buồng thử nghiệm, khối này thường là bộ điều khiển chuyên dụng tích hợp như dòng Samwontech TEMI (các model TEMI300, TEMI850, TEMI880, TEMI2500, TEMI2700 với màn hình cảm ứng màu rời) hoặc bộ điều khiển Watlow F4T với màn hình cảm ứng 4.3 inch và nhiều vòng PID độc lập. Một số hệ thống đời cũ hoặc tự lắp dùng PLC kết hợp với bộ chỉ thị nhiệt độ rời như Yokogawa UT55A/UT52A. Tùy hãng, kiến trúc có thể tách rời màn hình và khối điều khiển, hoặc gộp chung.

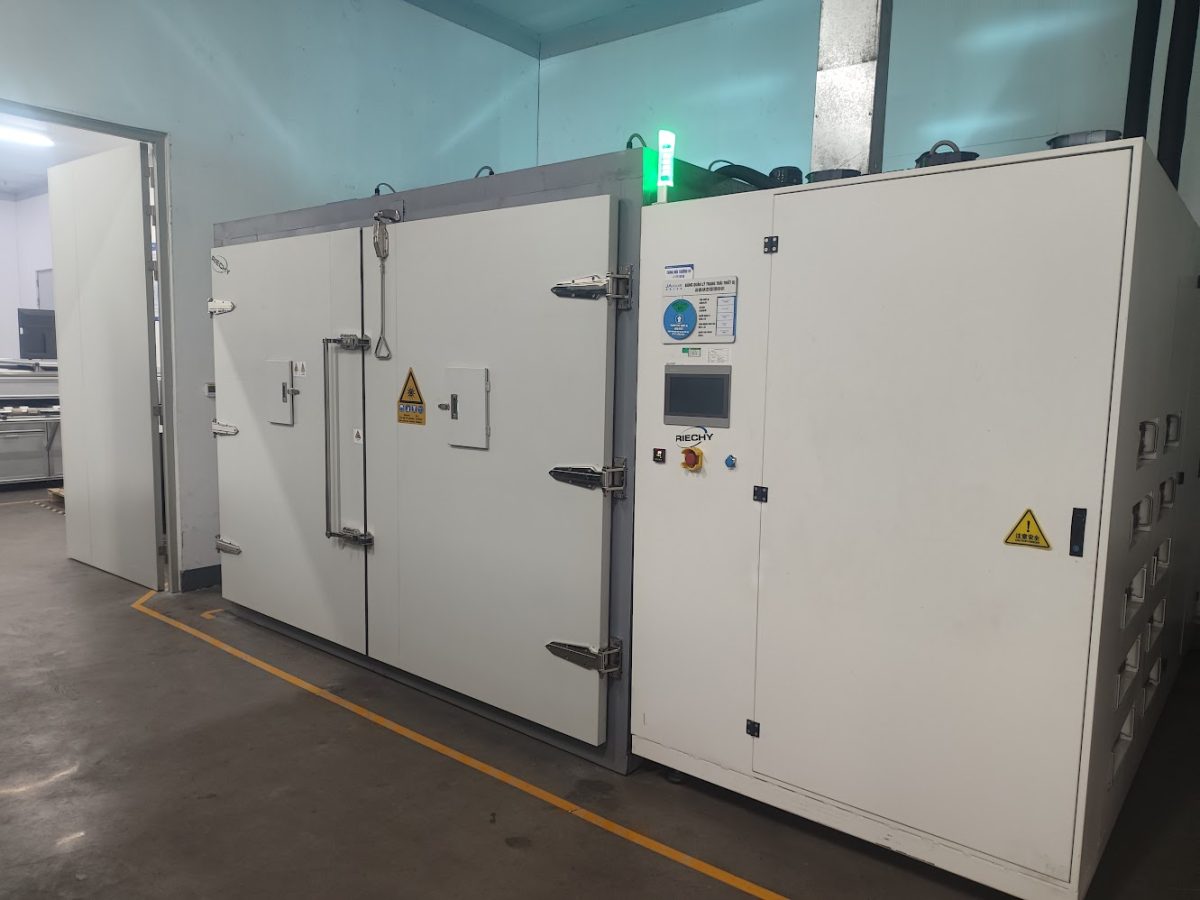

Màn hình HMI và bàn phím
HMI là nơi người vận hành cài chương trình, theo dõi đồ thị nhiệt-ẩm và nhận cảnh báo. Trên dòng TEMI880, màn hình cảm ứng màu cho phép nhập thông số dạng hội thoại đa ngôn ngữ (Hàn, Anh, Trung). Lỗi hay gặp ở khối này là cảm ứng đơ một vùng, màn ám/sọc do hỏng đèn nền, hoặc treo khi khởi động.

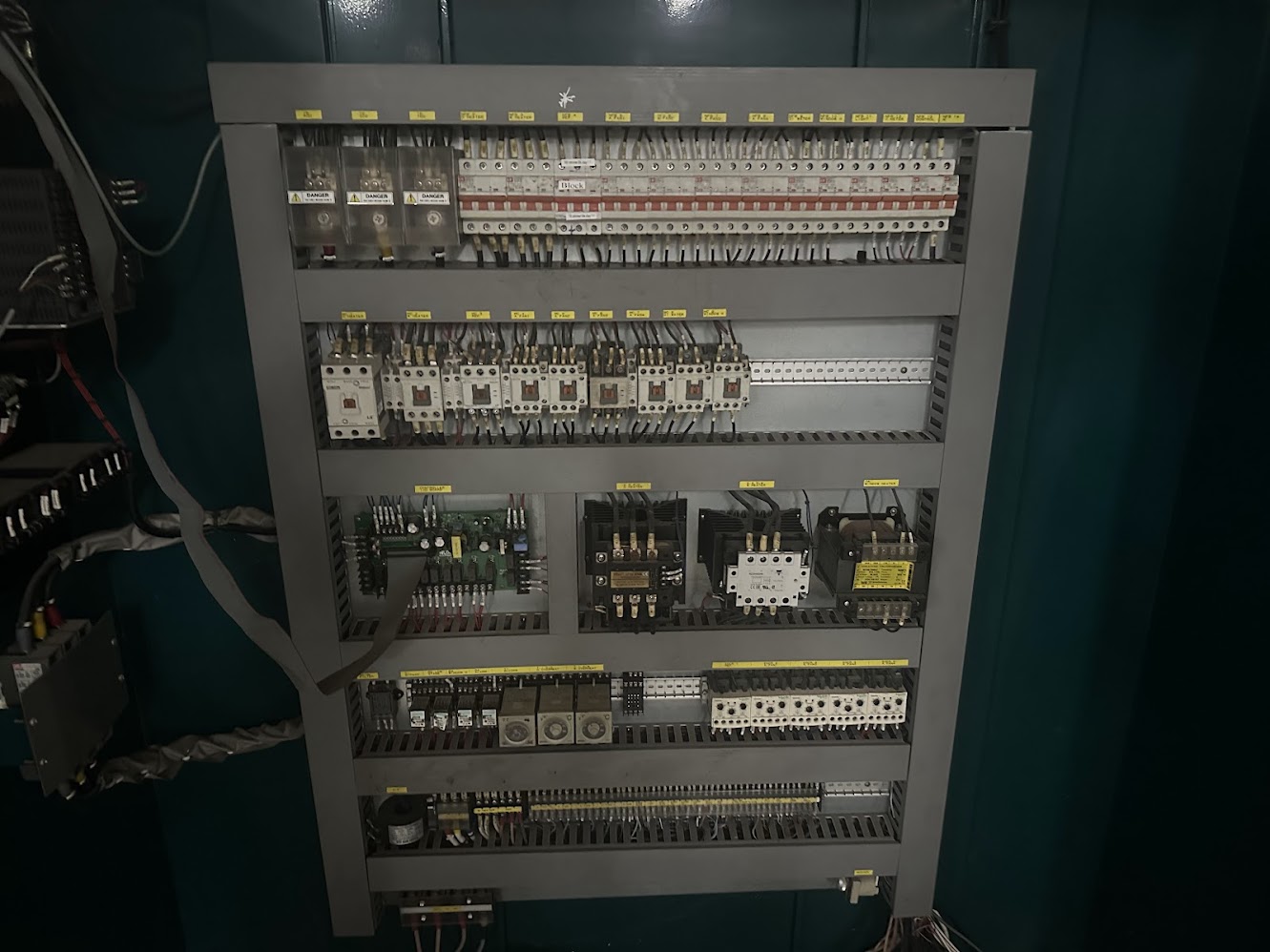

Khối vào/ra (I/O), SSR và relay
Bộ điều khiển không trực tiếp đóng cắt tải lớn mà xuất tín hiệu ra các SSR (solid state relay) và relay để điều khiển điện trở gia nhiệt, máy nén, van solenoid, quạt và máy tạo ẩm. Nhiều dòng controller buồng thử nghiệm đi kèm board relay I/O có bộ nguồn SMPS tích hợp để đơn giản hóa đấu nối. SSR là linh kiện hao mòn theo số lần đóng cắt và theo nhiệt độ, nên đây là một trong những điểm hỏng phổ biến.
Cảm biến và mạch đo
Tín hiệu phản hồi đến từ cảm biến nhiệt độ (thường là RTD Pt100) và cảm biến độ ẩm. Mạch đo bên trong bộ điều khiển (ADC độ phân giải cao, ví dụ 18-bit trên một số dòng TEMI) chuyển tín hiệu này thành giá trị hiển thị và điều khiển. Sai số dây dẫn cũng ảnh hưởng: với Pt100 đấu 2 dây, điện trở dây khoảng 1 Ohm có thể gây sai số đọc cỡ 2,4 độ — đây là lý do nhiều tủ “đọc lệch” mà không phải do bo mạch.
Nguồn cấp (PSU/SMPS 24V)
Hầu hết controller và I/O dùng nguồn một chiều 24V. Nguồn 24V suy yếu hoặc nhiễu là nguyên nhân ẩn của hàng loạt lỗi “ngẫu nhiên”: treo, reset, mất truyền thông từng lúc. Vì thế khi chẩn đoán, đo nguồn luôn là bước nền tảng trước khi nghi ngờ bo mạch chính.
Bảng triệu chứng và nguyên nhân khi sửa bộ điều khiển tủ thử nghiệm
Bảng dưới đây tổng hợp các triệu chứng thường gặp khi sửa bộ điều khiển tủ thử nghiệm, ánh xạ sang nhóm nguyên nhân nhiều khả năng và hướng kiểm tra ban đầu. Đây là khung tham chiếu giúp kỹ sư bảo trì khoanh vùng nhanh trước khi gọi hỗ trợ chuyên sâu.
| Triệu chứng | Nguyên nhân nhiều khả năng | Hướng kiểm tra ban đầu |
|---|---|---|
| Màn hình HMI treo, đứng hình khi khởi động | Lỗi firmware/bộ nhớ, nguồn 24V không ổn định, hỏng panel cảm ứng | Đo nguồn 24V; thử khởi động lại nguội; kiểm tra cáp màn hình |
| Cảm ứng đơ một vùng, phím bấm không ăn | Lớp cảm ứng (touch) chai/nứt, đứt mạch phím màng | Test theo vùng; thay panel cảm ứng hoặc bàn phím màng |
| Mất chương trình test đã lưu, cài lại bị xóa khi tắt nguồn | Pin lưu cấu hình (battery/RTC) hết, lỗi bộ nhớ lưu trữ | Đo điện áp pin lưu; sao lưu cấu hình; thay pin đúng loại |
| Báo lỗi cảm biến, đứt tín hiệu nhiệt độ/độ ẩm | Đứt/chập dây RTD Pt100, lỏng đầu cốt, hỏng cảm biến hoặc kênh đo | Đo điện trở Pt100 (≈100 Ohm ở 0 độ); kiểm tra đầu nối; so kênh đo |
| Lỗi truyền thông với máy tính/SCADA | Sai tham số RS485/Modbus (địa chỉ, baudrate), đứt đôi dây, hỏng cổng | Kiểm tra đấu A/B, điện trở đầu cuối, thông số Modbus hai đầu |
| Bộ điều khiển chạy nhưng không gia nhiệt/làm lạnh | Không xuất lệnh ra SSR/relay, hỏng SSR, đứt mạch điều khiển | Đo tín hiệu điều khiển tới SSR; đo điện áp ngõ ra; kiểm tra relay |
| Tủ reset ngẫu nhiên, lỗi chập chờn | Nguồn 24V/SMPS suy yếu, nhiễu, tiếp xúc kém | Đo nguồn có tải; siết lại đầu nối; kiểm tra nối đất chống nhiễu |
Quy trình chẩn đoán bộ điều khiển
Một quy trình chẩn đoán có thứ tự giúp tránh thay nhầm linh kiện đắt tiền và rút ngắn thời gian dừng máy. Đội kỹ sư thường đi theo các bước sau:
- Ghi nhận hiện trạng: chụp lại mã lỗi trên HMI, mô tả thời điểm xuất hiện (lúc khởi động, giữa chu trình, khi chuyển chế độ), và hỏi lịch sử can thiệp gần nhất.

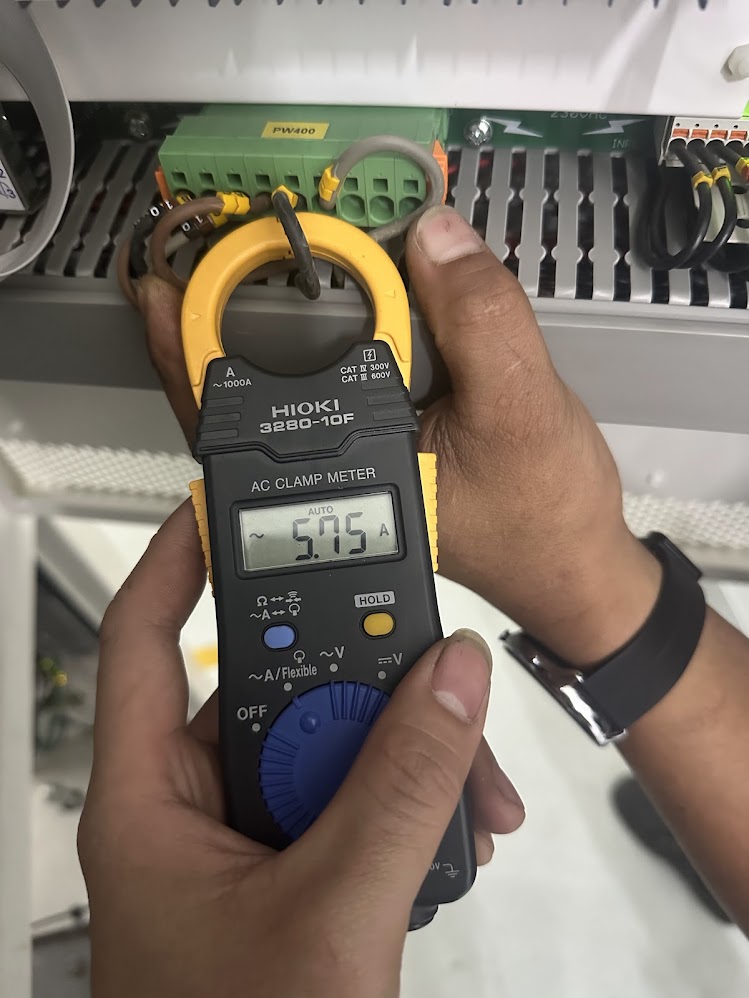

- Kiểm tra nguồn: đo điện áp 24V cấp cho controller và I/O, cả khi có tải, trước khi nghi ngờ bo mạch.
- Phân tách khối: xác định lỗi nằm ở HMI, ở khối điều khiển, ở mạch đo cảm biến, hay ở khối ngõ ra SSR/relay.
- Đo cảm biến độc lập: tháo và đo trực tiếp Pt100 để loại trừ trường hợp lỗi đến từ cảm biến hoặc dây dẫn chứ không phải kênh đo.
- Kiểm tra truyền thông: rà thông số RS485/Modbus, kiểm tra đấu dây A/B và điện trở đầu cuối nếu báo lỗi giao tiếp.
- Kiểm tra ngõ ra: xác nhận controller có xuất lệnh tới SSR/relay không, và SSR có dẫn không, để phân biệt lỗi điều khiển với lỗi chấp hành.
- Sao lưu trước khi sửa: lưu lại toàn bộ chương trình và tham số trước mọi thao tác cập nhật firmware hay thay linh kiện nhớ.
Với những lỗi liên quan trực tiếp đến phép đo và cảnh báo nhiệt-ẩm, có thể tham khảo thêm hướng xử lý chuyên sâu tại bài lỗi Temp Err / Humi Err trên tủ thử nghiệm.
Sửa, thay hay nâng cấp bộ điều khiển?
Câu hỏi lớn nhất khi bộ điều khiển hỏng không phải là “sửa được không” mà là “đâu là phương án hợp lý nhất cho vòng đời còn lại của tủ”. Có ba hướng, và lựa chọn phụ thuộc vào tình trạng linh kiện cũng như khả năng cung ứng phụ tùng.
Sửa tại linh kiện
Phù hợp khi lỗi khu trú ở một thành phần thay thế được: panel cảm ứng, pin lưu, SSR, relay, board nguồn, hoặc một kênh I/O. Đây là phương án nhanh và tiết kiệm khi controller vẫn còn được hãng hỗ trợ và linh kiện còn sẵn.
Thay nguyên bộ cùng đời
Khi bản thân khối điều khiển trung tâm hỏng nặng và vẫn còn nguồn cung, thay nguyên bộ cùng model giúp giữ nguyên cấu hình đấu nối và thói quen vận hành của phòng lab. Cần sao lưu và nạp lại chương trình test sau khi thay.
Nâng cấp/retrofit cho máy đời cũ
Đây là điểm mấu chốt với nhiều tủ trong các nhà máy phía Bắc đã chạy hơn chục năm: bộ điều khiển nguyên bản ngừng được cấp linh kiện, không còn phụ tùng thay thế. Trong trường hợp này, nâng cấp bộ điều khiển (retrofit) là giải pháp kéo dài tuổi thọ thiết bị. Thực tế ngành cho thấy một controller đời mới có thể lắp lên hầu hết các model buồng thử nghiệm, tận dụng lại kết cấu cơ-điện sẵn có, đồng thời bổ sung màn hình cảm ứng, ghi dữ liệu qua USB và truyền thông Modbus/Ethernet để kết nối SCADA. Khi đó, thay vì bỏ cả tủ, nhà máy chỉ đầu tư phần “bộ não” mới.
| Tiêu chí | Sửa linh kiện | Thay cùng đời | Nâng cấp/retrofit |
|---|---|---|---|
| Tình huống phù hợp | Hỏng khu trú, linh kiện còn sẵn | Controller hỏng nặng, vẫn còn hàng | Máy đời cũ, ngừng cấp linh kiện |
| Chi phí ban đầu | Thấp | Trung bình | Cao hơn nhưng tối ưu dài hạn |
| Giữ nguyên thao tác vận hành | Có | Có | Cần đào tạo lại do HMI mới |
| Khả năng kết nối SCADA/ghi dữ liệu | Như cũ | Như cũ | Bổ sung mới |
Bảng linh kiện hay thay khi sửa bộ điều khiển
Trong quá trình sửa bộ điều khiển tủ thử nghiệm, một số linh kiện xuất hiện thường xuyên trong danh mục thay thế. Nắm trước danh sách này giúp bộ phận bảo trì chuẩn bị vật tư dự phòng hợp lý.
| Linh kiện | Vai trò | Dấu hiệu cần thay |
|---|---|---|
| Panel cảm ứng / màn hình HMI | Giao diện cài đặt, theo dõi | Cảm ứng đơ, màn ám/sọc, treo hình |
| Pin lưu cấu hình (RTC/battery) | Giữ chương trình, đồng hồ | Mất chương trình khi tắt nguồn, sai giờ |
| SSR (solid state relay) | Đóng cắt điện trở gia nhiệt | Không gia nhiệt, hoặc gia nhiệt liên tục không cắt |
| Relay trung gian | Điều khiển máy nén, van, quạt | Không nghe đóng, tiếp điểm cháy rỗ |
| Cảm biến RTD Pt100 | Đo nhiệt độ phản hồi | Báo lỗi sensor, đọc lệch lớn |
| Nguồn SMPS 24V | Cấp nguồn controller, I/O | Reset ngẫu nhiên, sụt áp khi có tải |
| Cảm biến độ ẩm | Đo độ ẩm phản hồi | Sai số ẩm lớn, báo lỗi humi |
Khi nào nên gọi kỹ sư?
Bộ phận bảo trì nội bộ hoàn toàn có thể xử lý các thao tác cơ bản như kiểm tra đầu nối, đo nguồn, siết lại cáp. Tuy nhiên, nên gọi kỹ sư chuyên về buồng thử nghiệm trong các tình huống sau:
- Cần cập nhật firmware, nạp lại chương trình hoặc thay linh kiện nhớ — sai một bước có thể mất toàn bộ cấu hình.
- Lỗi truyền thông RS485/Modbus dai dẳng dù đã kiểm tra đấu dây cơ bản.
- Cần can thiệp vào mạch đo, hiệu chuẩn lại cảm biến để đảm bảo độ chính xác phép thử.
- Controller đời cũ cần phương án nâng cấp/retrofit, đòi hỏi đánh giá tương thích cơ-điện.
- Lỗi liên quan đồng thời đến hệ thống lạnh và bộ điều khiển, cần xử lý đồng bộ.
Khi sự cố vượt quá phạm vi bộ điều khiển và liên quan tới khối lạnh, bài sửa tủ thử nghiệm nhiệt ẩm sẽ bổ sung góc nhìn về phần cơ-nhiệt của hệ thống.
Sửa bộ điều khiển tủ thử nghiệm tận nơi tại nhà máy phía Bắc
Đội kỹ sư Điện Lạnh Hà Nội 247 cung cấp dịch vụ sửa bộ điều khiển tủ thử nghiệm tận nơi cho các phòng lab và nhà máy tại Hà Nội cũng như nhiều khu công nghiệp ở miền Bắc. Với hơn 12 năm kinh nghiệm trên các buồng thử nghiệm nhiệt ẩm, tủ sốc nhiệt và hệ thống lạnh công nghiệp, đội ngũ xử lý đầy đủ các nhóm sự cố: màn hình HMI treo/đơ, mất chương trình do hết pin lưu, lỗi đọc cảm biến RTD, lỗi truyền thông RS485/Modbus, hỏng output/SSR và nâng cấp bộ điều khiển cho máy đời cũ.
Quy trình làm việc luôn ưu tiên sao lưu cấu hình trước khi can thiệp, chẩn đoán theo lớp để tránh thay nhầm linh kiện, và tư vấn trung thực giữa sửa, thay hay nâng cấp dựa trên tình trạng thực tế của thiết bị. Tham khảo thêm phạm vi công việc tại trang dịch vụ sửa chữa chamber.
Câu hỏi thường gặp
Mất chương trình test khi tắt nguồn có sửa được không?
Được. Triệu chứng này thường do pin lưu cấu hình hết hoặc lỗi bộ nhớ lưu trữ. Kỹ sư sẽ sao lưu trước (nếu còn đọc được), thay pin đúng loại và nạp lại chương trình. Sau xử lý, nên ghi lại chương trình ra file để dự phòng cho lần sau.
Tủ báo lỗi cảm biến, có chắc phải thay bo mạch không?
Không chắc. Lỗi cảm biến phần lớn đến từ chính cảm biến RTD Pt100, đầu nối lỏng hoặc dây dẫn, chứ chưa hẳn do kênh đo trên bo. Cần đo điện trở Pt100 (khoảng 100 Ohm ở 0 độ) và kiểm tra đấu nối trước khi kết luận hỏng bo mạch.
Lỗi truyền thông RS485/Modbus xử lý thế nào?
Trước hết kiểm tra đấu dây A/B, điện trở đầu cuối và thông số Modbus (địa chỉ, baudrate, parity) ở cả hai đầu thiết bị. Nhiều trường hợp chỉ là sai tham số hoặc đứt một dây trong đôi tín hiệu, chưa phải hỏng cổng truyền thông.
Controller đời cũ không còn linh kiện thì làm sao?
Phương án phù hợp là nâng cấp/retrofit bằng bộ điều khiển đời mới lắp lên kết cấu sẵn có của tủ. Cách này kéo dài tuổi thọ thiết bị, bổ sung màn hình cảm ứng, ghi dữ liệu và truyền thông Modbus/Ethernet để kết nối hệ thống giám sát.
Sửa bộ điều khiển tủ thử nghiệm mất bao lâu?
Tùy mức độ. Thay linh kiện khu trú như SSR, pin lưu hay panel cảm ứng có thể hoàn tất trong ngày nếu sẵn vật tư. Các trường hợp cập nhật firmware, hiệu chuẩn lại cảm biến hoặc nâng cấp toàn bộ controller cần thời gian khảo sát và chuẩn bị phụ tùng tương thích.
