Sửa buồng phun sương muối là công việc đòi hỏi hiểu sâu cả về cơ điện lạnh lẫn nguyên lý thử nghiệm ăn mòn theo tiêu chuẩn ASTM B117. Với một kỹ sư lab hay nhân viên QA, buồng phun sương muối (salt spray / salt fog chamber) không đơn thuần là một thiết bị gia nhiệt; nó là một hệ thống kiểm soát môi trường ăn mòn được hiệu chuẩn chặt chẽ, nơi sai lệch vài phần trăm về lượng sương lắng hay vài độ về nhiệt độ buồng đều có thể làm vô hiệu hoá toàn bộ một chu kỳ thử nghiệm kéo dài hàng trăm giờ. Khi buồng báo lỗi, vòi phun nghẹt, lượng sương thu sai dải hoặc nhiệt buồng dao động, dữ liệu kết quả sẽ không còn giá trị pháp lý và kỹ thuật.
Bài viết này được biên soạn cho đội ngũ kỹ thuật vận hành phòng thí nghiệm ăn mòn tại các nhà máy phía Bắc, đi sâu vào nguyên lý cấu tạo, các lỗi thường gặp, quy trình chẩn đoán và hiệu chỉnh lượng sương cho buồng thử nghiệm ăn mòn. Nếu thiết bị của bạn đang gặp sự cố cần xử lý gấp, hãy liên hệ với đội kỹ sư của chúng tôi để được tư vấn trước khi tự can thiệp.
Nguyên lý buồng phun sương muối và vai trò trong thử nghiệm ăn mòn
Nội dung bài viết
Buồng phun sương muối mô phỏng một môi trường ăn mòn gia tốc, cho phép đánh giá khả năng chống ăn mòn của kim loại nền, lớp mạ và lớp phủ bảo vệ trong thời gian rút ngắn so với điều kiện ngoài trời thực tế. Tiêu chuẩn được áp dụng phổ biến nhất là ASTM B117 – Standard Practice for Operating Salt Spray (Fog) Apparatus. Đây là cơ sở để các nhà máy linh kiện ô tô, xe máy, ốc vít, kết cấu thép mạ kẽm và thiết bị điện tử công nghiệp tại các khu công nghiệp Bắc Ninh, Hải Phòng, Thái Nguyên hay Vĩnh Phúc xác nhận chất lượng lớp bảo vệ.
Các cụm chức năng chính của thiết bị
Một buồng phun sương muối tiêu chuẩn gồm các cụm sau, mỗi cụm đều có thể trở thành điểm hỏng độc lập:
- Buồng thử (chamber body): chế tạo từ vật liệu kháng ăn mòn như polypropylene (PP) hoặc nhựa cốt sợi thuỷ tinh (FRP), được gia nhiệt và giữ ổn định nhiệt độ làm việc.
- Bình tạo sương / vòi phun (atomizer & nozzle): dùng khí nén để phun dung dịch muối thành màn sương mịn, đồng đều khắp buồng.
- Tháp bão hoà khí (saturation tower / air saturator): sục khí nén qua nước nóng để làm ấm và bão hoà độ ẩm cho khí trước khi vào vòi phun, giúp ổn định sương và hạn chế kết tinh muối ở đầu vòi.
- Bình dung dịch muối (salt reservoir): chứa dung dịch NaCl, cấp liệu đến vòi phun qua hệ thống định lượng (thường là ống hút theo nguyên lý Venturi hoặc bơm).
- Máy nén khí và bộ lọc: cấp khí sạch, khô, không lẫn dầu cho cụm tạo sương.
- Vùng thu sương (fog collection): phễu hoặc ống đong đặt trong buồng để đo lượng sương lắng, là căn cứ hiệu chỉnh chính.

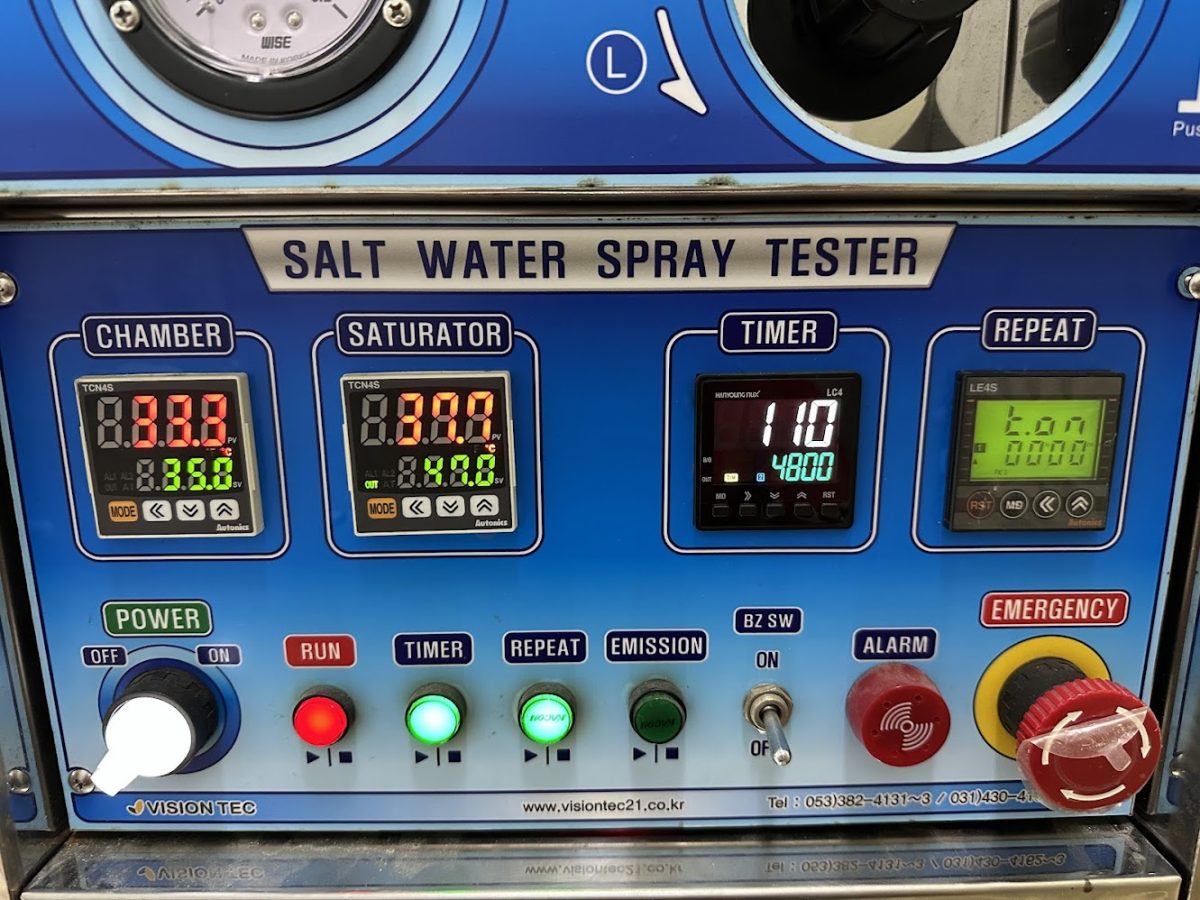

- Hệ điều khiển: cảm biến nhiệt, bộ điều khiển PID, gia nhiệt buồng và gia nhiệt tháp bão hoà.
Các thông số môi trường thử theo ASTM B117
Theo tài liệu công bố từ các phòng thử nghiệm uy tín, điều kiện vận hành buồng theo ASTM B117 được kiểm soát quanh các giá trị sau (tham chiếu nội dung chuẩn tại liên kết cuối bài):
| Thông số | Giá trị tham chiếu (ASTM B117) |
|---|---|
| Nhiệt độ buồng thử | khoảng 35 độ C (dung sai hẹp, thường ±2 độ C) |
| Nồng độ dung dịch muối | NaCl 5% (theo khối lượng) |
| Độ pH của dung dịch sương thu được | khoảng 6,5 đến 7,2 |
| Lượng sương lắng (collection rate) | khoảng 1 đến 2 ml/giờ trên mỗi 80 cm² mặt thu ngang |
| Góc đặt mẫu | nghiêng khoảng 15 đến 30 độ so với phương thẳng đứng |
Cần lưu ý: lượng sương lắng thường được lấy trung bình trên nhiều giờ vận hành liên tục, đo bằng ít nhất hai điểm thu đặt cách xa nhau trong buồng để bảo đảm sương phân bố đều. Đây chính là tham số mà phần lớn công việc sửa buồng phun sương muối và hiệu chỉnh xoay quanh.
Các lỗi thường gặp trên buồng phun sương muối
Qua thực tế bảo trì thiết bị thử nghiệm môi trường cho nhiều nhà máy khu vực miền Bắc, các sự cố trên buồng phun sương muối có thể nhóm theo cụm chức năng. Bảng dưới đây liên hệ triệu chứng quan sát được với nguyên nhân kỹ thuật có khả năng cao nhất.
Bảng triệu chứng – nguyên nhân
| Triệu chứng quan sát | Nguyên nhân có khả năng cao |
|---|---|
| Lượng sương thu được thấp hơn dải chuẩn (dưới ~1 ml/h/80cm²) | Vòi phun bị tắc/kết tinh muối, áp khí nén thấp, lọc khí nghẹt, mức dung dịch trong bình thấp |
| Lượng sương thu được cao hơn dải chuẩn (trên ~2 ml/h/80cm²) | Áp khí nén quá cao, vòi phun mòn rộng lỗ, đường hút dung dịch sai cỡ |
| Sương phân bố không đều giữa hai điểm thu | Vòi phun lệch hướng, tháp phun lắp sai góc, một bên buồng bị cản gió |
| Nhiệt buồng không đạt hoặc dao động lớn | Điện trở gia nhiệt yếu, cảm biến nhiệt sai số, lỗi cài đặt PID, mức nước áo gia nhiệt thấp |
| Có nhiều giọt ngưng to nhỏ giọt xuống mẫu | Nhiệt tháp bão hoà không tương thích nhiệt buồng, độ ẩm khí cấp quá cao, gioăng nắp hở gây chênh nhiệt |
| Mùi muối thoát ra ngoài, sương rò khỏi buồng | Gioăng nắp lão hoá, rãnh nước chèn nắp (water seal) cạn, nắp cong vênh |
| pH dung dịch sương lệch khỏi 6,5–7,2 | Nguồn nước pha sai, NaCl lẫn tạp, khí nén nhiễm dầu/CO₂, bình dung dịch bẩn |
| Bơm/định lượng không cấp dung dịch | Bơm hỏng, đường ống hút tắc kết tinh, lọc đầu hút nghẹt, lọt khí đường hút |
Vòi phun tắc, mòn và sai lượng sương lắng
Đây là nhóm sự cố phổ biến nhất. Muối kết tinh tại đầu vòi do khí cấp không đủ ấm/đủ ẩm sẽ thu hẹp tiết diện phun, làm tụt lượng sương. Ngược lại, vòi phun bằng nhựa hoặc thuỷ tinh dùng lâu bị mòn rộng lỗ sẽ đẩy lượng sương vượt dải chuẩn. Cả hai đều khiến kết quả thử nghiệm sai lệch dù nhiệt buồng vẫn đúng. Cơ chế chống tắc trong thiết kế là duy trì khí bão hoà ở nhiệt cao hơn vùng vòi phun một chút để có một lượng hơi ngưng nhỏ liên tục “rửa” đầu vòi, giảm xu hướng muối kết tinh.

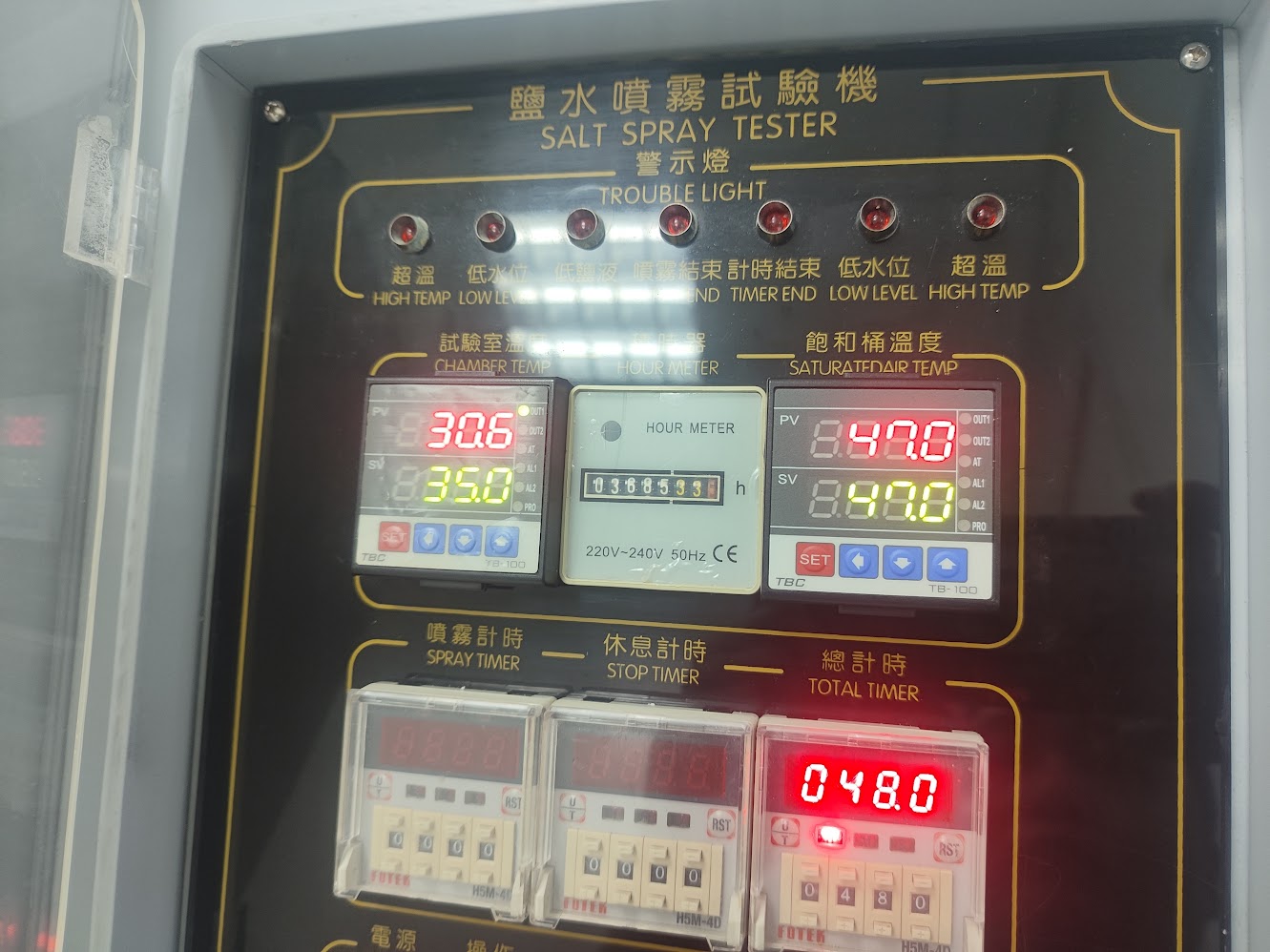

Nhiệt buồng và tháp bão hoà không đạt
Buồng cần giữ ổn định quanh 35 độ C. Tháp bão hoà khí thường được giữ ở nhiệt cao hơn buồng để bù hiệu ứng giãn nở làm lạnh khi khí nén xả về áp khí quyển lúc phun; mức nhiệt cụ thể của tháp phụ thuộc vào áp khí nén và khuyến cáo của nhà sản xuất thiết bị (nhiều dòng máy đặt quanh ngưỡng trên dưới 45 độ C). Khi gia nhiệt yếu, cảm biến trôi số hay PID cài sai, nhiệt sẽ dao động và kéo theo cả độ ẩm lẫn lượng sương lệch chuẩn.

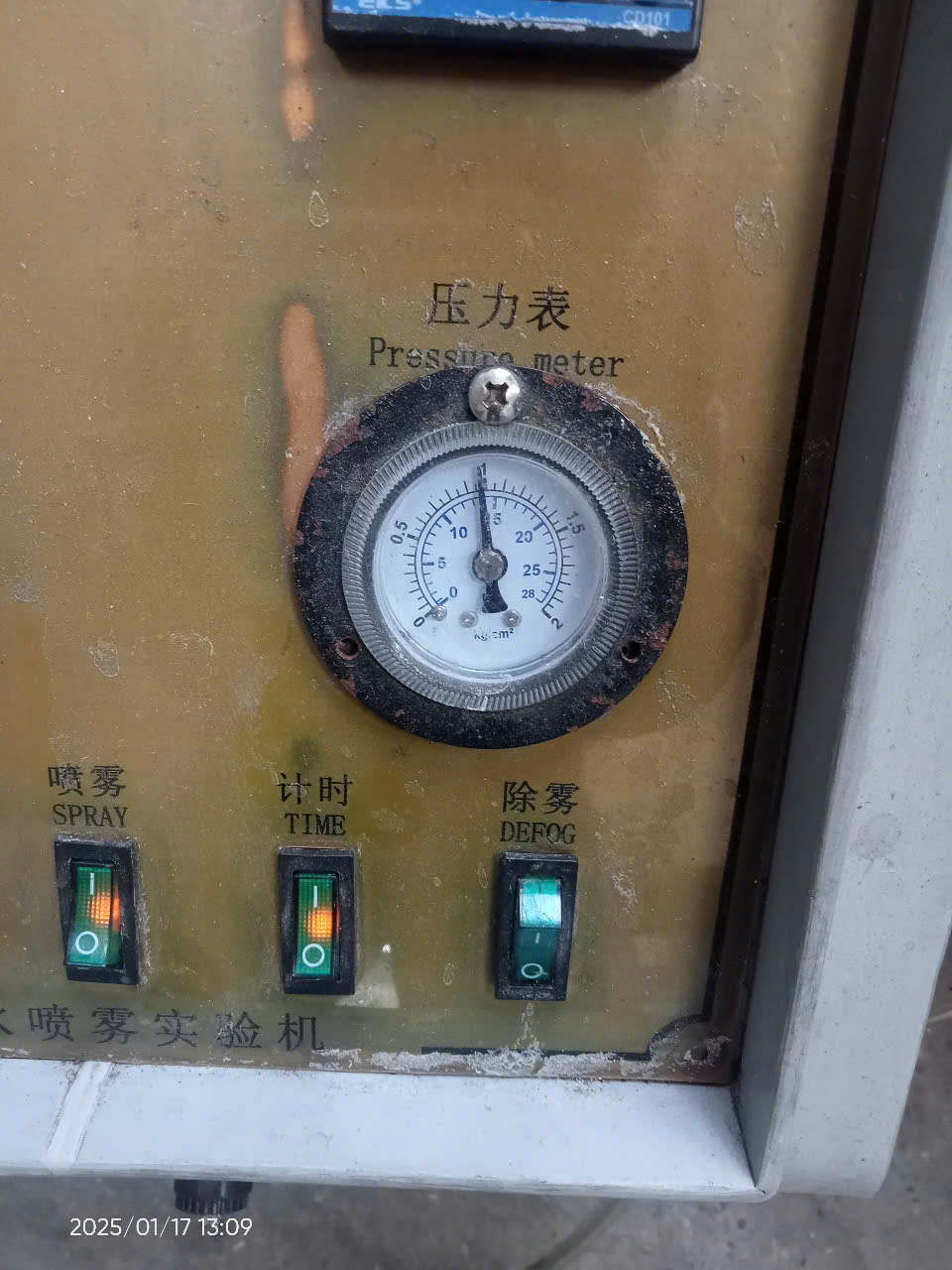

Áp khí nén sai và máy nén khí
Áp khí nén cấp cho vòi phun là biến số nhạy: áp thấp làm sương yếu, áp cao làm sương dày quá mức và có thể tạo giọt lớn. Dải áp làm việc tuỳ model thiết bị (một số dòng vận hành trong khoảng vài PSI đến trên dưới mười PSI tại đầu phun). Khí nén lẫn dầu hoặc hơi nước chưa lọc còn làm bẩn dung dịch, lệch pH và đóng cặn vòi phun, nên bộ lọc – tách dầu – tách ẩm phải được kiểm tra cùng lúc.
Gioăng nắp hở, rãnh nước chèn cạn
Nắp buồng thường được chèn kín bằng một rãnh nước (water seal) chứa nước cất. Khi rãnh cạn hoặc gioăng lão hoá, sương rò ra ngoài, nhiệt và độ ẩm trong buồng tụt, đồng thời hơi muối thoát ra ăn mòn khu vực xung quanh. Đây là lỗi dễ bị bỏ qua nhưng ảnh hưởng trực tiếp đến tính ổn định của môi trường thử.
Quy trình chẩn đoán và hiệu chỉnh lượng sương
Việc hiệu chỉnh lượng sương lắng là bước trọng tâm khi sửa buồng phun sương muối. Quy trình chẩn đoán nên đi theo thứ tự loại trừ, từ thông số môi trường ra đến cụm cơ khí, tránh thay linh kiện theo cảm tính.
- Xác nhận điều kiện nền: kiểm tra nhiệt buồng đã ổn định quanh 35 độ C chưa, nhiệt tháp bão hoà đúng cài đặt chưa, áp khí nén đầu vào có ổn định không.
- Đặt điểm thu sương chuẩn: dùng phễu/ống đong đúng tiết diện quy định, đặt ít nhất hai điểm cách xa nhau trong vùng đặt mẫu, tránh đặt ngay dưới vòi phun.
- Chạy thu mẫu liên tục: vận hành buồng nhiều giờ rồi tính lượng sương trung bình mỗi giờ trên mỗi 80 cm², so với dải 1–2 ml/h.
- Đọc pH dung dịch sương thu được: phải nằm trong khoảng khoảng 6,5–7,2; nếu lệch, soát lại nguồn nước, muối và khí nén.
- Hiệu chỉnh theo kết quả: nếu sương thấp – thông/thay vòi phun, tăng/ổn định áp khí, vệ sinh lọc; nếu sương cao – giảm áp khí, kiểm tra vòi mòn, soát đường định lượng dung dịch.
- Soát đồng đều và rò rỉ: so chênh lệch giữa hai điểm thu, kiểm tra gioăng nắp và rãnh nước chèn.
- Chạy lại xác nhận: lặp chu kỳ thu mẫu sau hiệu chỉnh đến khi cả lượng sương lẫn pH đều ổn định trong dải chuẩn.
Nguyên tắc cốt lõi: chỉ thay đổi một biến số mỗi lần và chạy lại đủ thời gian để hệ ổn định trước khi đánh giá. Việc vặn áp khí và thay vòi phun cùng lúc sẽ khiến không xác định được nguyên nhân thật.
Bảng linh kiện hay phải thay trên buồng phun sương muối
| Linh kiện | Vai trò | Dấu hiệu cần thay |
|---|---|---|
| Vòi phun (atomizer nozzle) | Tạo màn sương mịn | Tắc kết tinh, mòn rộng lỗ, sương yếu/lệch dải |
| Gioăng nắp buồng | Giữ kín buồng thử | Cứng, nứt, biến dạng, rò sương ra ngoài |
| Cảm biến nhiệt buồng / tháp | Đo và phản hồi nhiệt | Trôi số, lệch so với nhiệt kế chuẩn |
| Điện trở gia nhiệt | Gia nhiệt buồng và tháp bão hoà | Nhiệt không đạt, lên nhiệt chậm |
| Bơm / cụm định lượng dung dịch | Cấp dung dịch muối tới vòi phun | Không hút, hút yếu, lọt khí |
| Bộ lọc – tách dầu – tách ẩm khí nén | Làm sạch khí cấp | Khí lẫn dầu/ẩm, áp tụt qua lọc |
| Ống dẫn dung dịch và đầu lọc hút | Dẫn và lọc dung dịch | Tắc cặn muối, nứt, lão hoá |
| Bộ điều khiển / PID | Điều khiển nhiệt và chu trình | Mất tín hiệu, sai số điều khiển |
Vệ sinh và chống ăn mòn cho chính thiết bị
Điều nghịch lý là thiết bị dùng để thử ăn mòn lại chính là đối tượng bị ăn mòn nặng nề nhất. Môi trường sương muối nóng ẩm tấn công mọi chi tiết kim loại lộ ra, đặc biệt là cụm khí nén, bản lề, khung đỡ và bảng điều khiển. Một số nguyên tắc bảo dưỡng phòng ngừa:
- Xả và vệ sinh bình dung dịch, đường ống và đầu hút định kỳ để chống đóng cặn muối.
- Rửa buồng bằng nước sạch sau mỗi chu kỳ dài, không để dung dịch muối khô đọng lâu trong buồng.
- Kiểm tra và châm đầy rãnh nước chèn nắp bằng nước cất; thay gioăng khi chớm lão hoá.
- Xả nước ngưng và kiểm tra bộ lọc – tách dầu/ẩm của hệ khí nén thường xuyên.
- Giữ khu vực quanh máy thông thoáng, lau khô hơi muối bám trên bề mặt ngoài và chi tiết kim loại lân cận.
- Dùng nước khử khoáng/nước cất để pha dung dịch nhằm ổn định pH và giảm cặn.
Tự kiểm tra tại chỗ hay gọi kỹ sư chuyên nghiệp
Đội ngũ vận hành phòng lab hoàn toàn có thể tự xử lý một số hạng mục cơ bản, nhưng cũng có những công việc nên giao cho kỹ sư có thiết bị đo chuẩn để bảo đảm tính hợp lệ của kết quả thử nghiệm.
Những việc lab có thể tự kiểm tra
- Kiểm tra mức dung dịch trong bình và mức nước rãnh chèn nắp.
- Đọc áp khí nén trên đồng hồ và xả nước ngưng ở bình lọc.
- Quan sát màn sương, vệ sinh nhẹ đầu vòi phun theo hướng dẫn nhà sản xuất.
- Theo dõi nhiệt buồng hiển thị và ghi nhật ký vận hành.
Những việc nên gọi kỹ sư chuyên nghiệp
- Hiệu chỉnh lượng sương lắng và hiệu chuẩn cảm biến nhiệt bằng dụng cụ đo chuẩn.
- Thay điện trở gia nhiệt, bơm định lượng, sửa hệ điều khiển PID.
- Xử lý sương không đều, rò rỉ buồng, lệch pH dai dẳng không rõ nguyên nhân.
- Khôi phục buồng về đúng điều kiện ASTM B117 sau sửa chữa lớn.
Dịch vụ sửa buồng phun sương muối tận nơi cho nhà máy phía Bắc
Đội kỹ sư Điện Lạnh Hà Nội 247 cung cấp dịch vụ sửa buồng phun sương muối tận nơi cho các phòng thí nghiệm và nhà máy tại Hà Nội cùng các tỉnh công nghiệp lân cận như Bắc Ninh, Bắc Giang, Hưng Yên, Hải Dương, Hải Phòng, Vĩnh Phúc và Thái Nguyên. Chúng tôi xử lý trọn gói từ chẩn đoán vòi phun, hiệu chỉnh lượng sương, hiệu chuẩn nhiệt buồng và tháp bão hoà, thay gioăng nắp, sửa bơm và bộ điều khiển, đến khôi phục thiết bị về đúng điều kiện thử theo ASTM B117.
Buồng phun sương muối là một trong nhiều dòng buồng thử nghiệm môi trường mà chúng tôi bảo trì. Tham khảo thêm dịch vụ sửa chữa chamber công nghiệp và dịch vụ sửa tủ thử nghiệm nhiệt ẩm để được hỗ trợ đồng bộ cho cả hệ thống phòng thử nghiệm của nhà máy.
Câu hỏi thường gặp
Buồng phun sương muối hoạt động ở nhiệt độ bao nhiêu theo ASTM B117?
Theo ASTM B117, buồng thử được vận hành ổn định ở khoảng 35 độ C với dung sai hẹp (thường ±2 độ C). Giữ đúng nhiệt độ này là điều kiện tiên quyết để kết quả thử ăn mòn có giá trị; nhiệt dao động sẽ kéo theo độ ẩm và lượng sương lệch chuẩn.
Lượng sương lắng đạt chuẩn là bao nhiêu?
Lượng sương lắng tham chiếu theo ASTM B117 vào khoảng 1 đến 2 ml mỗi giờ trên mỗi 80 cm² mặt thu ngang, lấy trung bình qua nhiều giờ vận hành liên tục và đo tại ít nhất hai điểm trong buồng. Đây là tham số chính cần hiệu chỉnh khi sửa thiết bị.
Vì sao vòi phun hay bị tắc và xử lý thế nào?
Vòi phun tắc chủ yếu do muối kết tinh khi khí cấp không đủ ấm hoặc đủ ẩm, hoặc do dung dịch và khí nén lẫn tạp chất. Cần vệ sinh hoặc thay vòi, kiểm tra nhiệt tháp bão hoà, lọc khí nén và chất lượng nước pha dung dịch để xử lý tận gốc.
Độ pH của dung dịch sương cần nằm trong khoảng nào?
Độ pH của dung dịch sương thu được theo ASTM B117 nằm trong khoảng khoảng 6,5 đến 7,2. Nếu pH lệch khỏi dải này, cần soát lại nguồn nước pha (nên dùng nước khử khoáng), độ tinh khiết của muối và khả năng khí nén bị nhiễm dầu hoặc tạp khí.
Có nên tự hiệu chỉnh lượng sương tại lab không?
Lab có thể tự theo dõi và vệ sinh cơ bản, nhưng hiệu chỉnh lượng sương và hiệu chuẩn cảm biến nên do kỹ sư có dụng cụ đo chuẩn thực hiện để bảo đảm thiết bị trở về đúng điều kiện ASTM B117 và kết quả thử nghiệm được công nhận.
