Sửa tủ sốc nhiệt (buồng thử nghiệm sốc nhiệt – thermal shock) đúng kỹ thuật và nhanh chóng là yêu cầu bắt buộc với các phòng thử nghiệm độ tin cậy trong ngành điện tử, bán dẫn, ô tô và linh kiện. Khi tủ sốc nhiệt không đạt được nhiệt độ vùng nóng/vùng lạnh hoặc chuyển vùng sai thời gian, cả lô mẫu kiểm tra độ bền theo tiêu chuẩn có thể bị loại, kéo theo trễ tiến độ chứng nhận sản phẩm. Là đơn vị chuyên sửa tủ sốc nhiệt đa hãng, phục vụ tận nơi cho các nhà máy phía Bắc, chúng tôi tập trung vào chẩn đoán nhanh, xử lý đúng nguyên nhân gốc và đưa thiết bị trở lại đúng dải nhiệt và thời gian chuyển vùng yêu cầu.
Bài viết giúp kỹ sư phòng thử nghiệm và quản lý QA/QC nắm rõ: nguyên lý tủ sốc nhiệt, các lỗi thường gặp cùng nguyên nhân, hạng mục sửa chữa – linh kiện và quy trình nghiệm thu. Đây là một dịch vụ trong nhóm sửa chữa buồng thử nghiệm (chamber) của chúng tôi. Cần hỗ trợ gấp, bạn có thể liên hệ kỹ sư trực 24/7 để được khảo sát hiện trường.
Tủ sốc nhiệt hoạt động thế nào?
Nội dung bài viết
Khác với tủ nhiệt ẩm chỉ thay đổi nhiệt độ từ từ, tủ sốc nhiệt phải đưa mẫu chuyển đột ngột giữa vùng nhiệt độ rất cao và rất thấp (ví dụ +150°C xuống −65°C) trong vài giây đến vài chục giây, lặp lại hàng trăm chu kỳ. Để làm được điều đó, máy gồm:
- Buồng nóng và buồng lạnh riêng biệt luôn được giữ sẵn ở nhiệt độ đặt; mẫu được di chuyển qua lại (kiểu giỏ nâng/hạ hoặc cửa gió chuyển vùng).
- Hệ thống lạnh tầng kép (cascade) dùng môi chất như R404A và R23/R508 để đạt dải nhiệt sâu tới −70°C.
- Hệ thống gia nhiệt với điện trở công suất lớn và relay bán dẫn (SSR) cho buồng nóng.
- Cảm biến PT100, bộ điều khiển/PLC và cơ cấu chuyển vùng (motor, xi-lanh khí nén, damper) phối hợp theo chương trình thời gian.
Vì máy phải duy trì hai vùng nhiệt cực đoan đồng thời và chuyển mẫu chính xác, chỉ một mắt xích trục trặc cũng khiến phép thử sai. Đây là lý do việc sửa chữa cần kinh nghiệm thực chiến trên đúng dòng máy.
Các lỗi thường gặp ở tủ sốc nhiệt
Dưới đây là những sự cố chúng tôi xử lý nhiều nhất trên các buồng sốc nhiệt tại nhà máy:
| Triệu chứng | Nguyên nhân thường gặp |
|---|---|
| Không đạt nhiệt độ vùng lạnh (−40 đến −70°C) | Lỗi hệ cascade, thiếu/hao môi chất R23, máy nén tầng thấp yếu, nghẹt van tiết lưu. |
| Không đạt nhiệt độ vùng nóng | Đứt điện trở gia nhiệt, hỏng SSR, lỗi cảm biến hoặc bộ điều khiển. |
| Thời gian chuyển vùng/khôi phục nhiệt quá lâu | Cơ cấu chuyển vùng kẹt, dàn bám tuyết, công suất lạnh suy giảm. |
| Cơ cấu chuyển mẫu (giỏ nâng/damper) kẹt, kêu | Hỏng motor/xi-lanh khí nén, lỏng cảm biến hành trình, thiếu khí nén. |
| Báo lỗi cascade, máy nén ngắt liên tục | Áp suất bất thường, hỏng rơ-le bảo vệ, lỗi bo điều khiển máy nén. |
| Đóng tuyết dày, đọng nước khoang lạnh | Hở gioăng, lỗi chu trình xả tuyết, mất cân bằng tải nhiệt. |
| Màn hình HMI treo, mất chương trình chu kỳ | Lỗi bộ điều khiển, đứt dây tín hiệu, pin lưu chương trình yếu. |
Sửa tủ sốc nhiệt: các hạng mục & linh kiện
Chúng tôi xử lý trọn gói từ hệ lạnh cascade, phần gia nhiệt đến cơ cấu chuyển vùng và bộ điều khiển – dùng linh kiện chính hãng hoặc tương đương đạt chuẩn, có bảo hành rõ ràng:

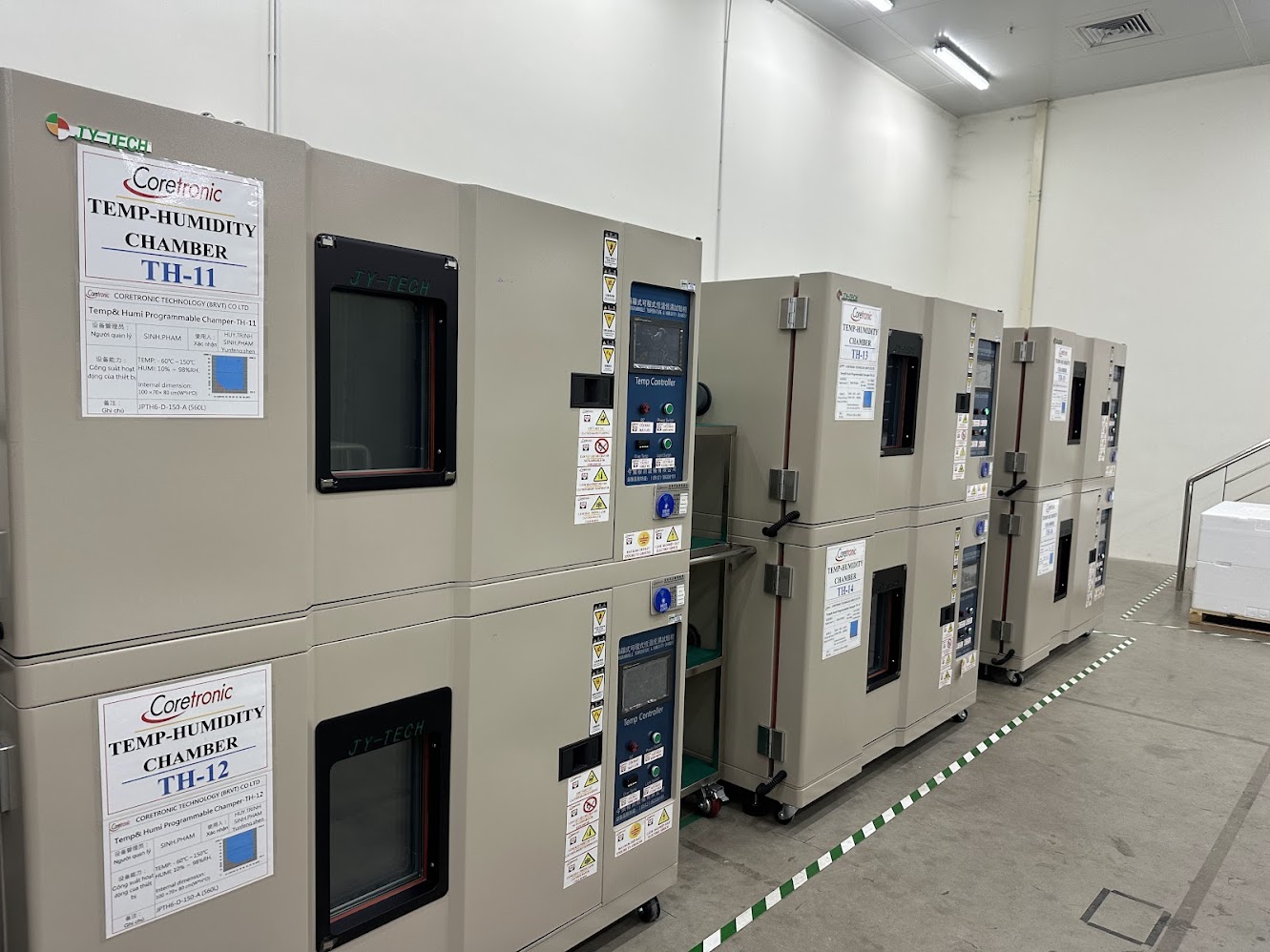

Hệ thống lạnh cascade
- Kiểm tra rò rỉ, hút chân không, nạp lại đúng môi chất (R404A tầng cao, R23/R508 tầng thấp cho dải nhiệt sâu).
- Thay/đại tu máy nén tầng cao và tầng thấp, van tiết lưu, phin lọc, bộ trao đổi nhiệt cascade.
Hệ thống gia nhiệt & cảm biến
- Thay điện trở gia nhiệt, relay bán dẫn SSR, cảm biến PT100; khắc phục sai lệch nhiệt độ về đúng giá trị cài đặt.
Cơ cấu chuyển vùng
- Sửa/thay motor, xi-lanh khí nén, damper, cảm biến hành trình; căn chỉnh thời gian chuyển mẫu đúng chu trình.

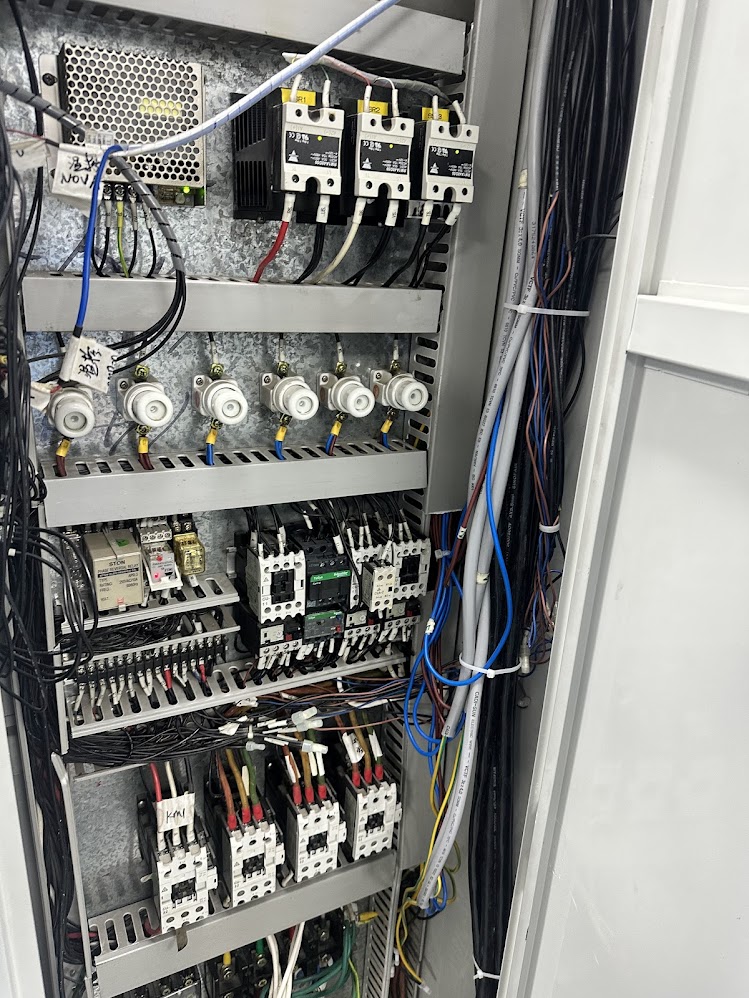

Bộ điều khiển & phần cơ khí
- Sửa hoặc thay bộ điều khiển/HMI, nâng cấp bộ điều khiển cho máy đời cũ; thay gioăng cửa, xử lý đóng tuyết – đọng nước.
Các hãng tủ sốc nhiệt chúng tôi nhận sửa
Đội kỹ sư làm chủ kỹ thuật trên nhiều dòng buồng sốc nhiệt phổ biến tại Việt Nam: ESPEC (dòng TSA/TSE), Weiss, Vötsch, KOMEG, Sanwood, Symor và nhiều hãng khác. Chúng tôi xử lý được lỗi trên các nền điều khiển thông dụng, kể cả thiết bị đã ngừng sản xuất nhưng nhà máy vẫn cần duy trì hoạt động.
Ngành nào hay dùng tủ sốc nhiệt?
Tủ sốc nhiệt được dùng nhiều ở các nhà máy điện tử và bán dẫn (kiểm tra mối hàn, vi mạch, board mạch), ô tô – xe máy (cảm biến, linh kiện điện tử trên xe), pin và năng lượng, cùng các phòng R&D đánh giá độ bền sản phẩm trước khi xuất xưởng. Vì kết quả thử quyết định trực tiếp việc “đạt hay không đạt” của cả lô hàng, thiết bị phải luôn chạy đúng thông số. Khi hỏng, buồng cần được sửa tủ sốc nhiệt nhanh và đúng kỹ thuật để không làm gián đoạn dây chuyền kiểm định và lịch giao hàng của nhà máy.
Linh kiện thường phải thay trên tủ sốc nhiệt
Tùy nguyên nhân hỏng, các linh kiện dưới đây hay được thay thế trong quá trình sửa chữa:
| Linh kiện | Vai trò | Dấu hiệu cần thay |
|---|---|---|
| Máy nén tầng thấp (cascade) | Tạo lạnh sâu tới −70°C | Không xuống lạnh, quá dòng, kêu lớn |
| Môi chất R23 / R508 | Tầng lạnh sâu của hệ cascade | Hao gas, áp suất thấp bất thường |
| Cảm biến PT100 | Đo nhiệt độ vùng nóng/lạnh | Sai số nhiệt độ, báo lỗi sensor |
| Relay bán dẫn (SSR) | Đóng cắt điện trở gia nhiệt | Vùng nóng không lên nhiệt hoặc quá nhiệt |
| Motor / xi-lanh chuyển vùng | Di chuyển mẫu giữa hai buồng | Kẹt, chậm, kêu, sai thời gian chuyển |
| Gioăng cửa & van tiết lưu | Làm kín khoang, điều tiết môi chất | Đọng sương, bám tuyết, không đủ lạnh |
Trên các dòng máy đời cũ, chúng tôi còn tư vấn nâng cấp bộ điều khiển và bổ sung cảnh báo nhiệt độ, giúp vận hành an toàn hơn cho những chu trình thử kéo dài nhiều ngày.
Khi nào nên gọi kỹ sư sửa tủ sốc nhiệt?
Một số dấu hiệu cho thấy buồng cần được kiểm tra ngay, tránh hỏng nặng hơn hoặc làm sai lệch kết quả:
- Vùng lạnh không xuống đủ sâu hoặc mất nhiều thời gian bất thường để đạt nhiệt.
- Thời gian chuyển vùng vượt ngưỡng tiêu chuẩn của phép thử.
- Cơ cấu chuyển mẫu kêu, kẹt, chậm; xuất hiện mã lỗi hoặc mùi khét.
- Đóng tuyết dày, nước đọng trong khoang; máy nén ngắt – chạy liên tục.
- Kết quả thử không lặp lại được giữa các lần chạy cùng chương trình.
Với thiết bị phục vụ kiểm định độ tin cậy, gọi kỹ sư sửa tủ sốc nhiệt sớm thường tiết kiệm hơn nhiều so với chi phí hủy mẫu và chạy lại cả chu trình thử kéo dài.
Quy trình sửa chữa & nghiệm thu
- Khảo sát & chẩn đoán: đọc log lỗi, đo thông số lạnh – điện – tín hiệu, kiểm tra cơ cấu chuyển vùng để xác định đúng nguyên nhân.
- Báo giá rõ ràng: liệt kê hạng mục và linh kiện, khách duyệt mới làm, không phát sinh ngoài hạng mục.
- Sửa chữa: xử lý triệt để theo nguyên nhân gốc, không thay thế tràn lan.

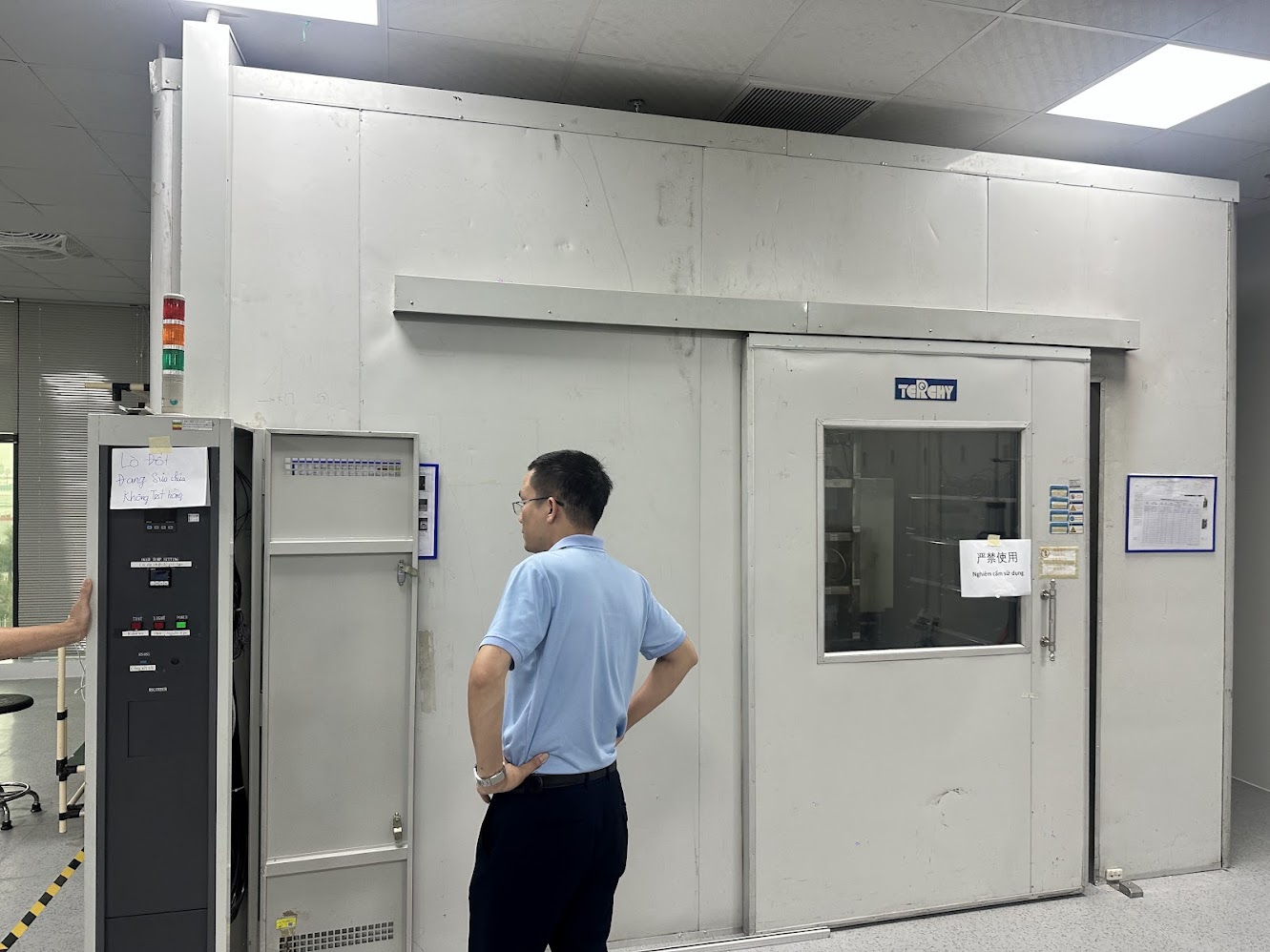

- Chạy ổn định & nghiệm thu: cho máy chạy thử theo chu trình sốc nhiệt, kiểm tra hai vùng nhiệt và thời gian chuyển vùng bám đúng yêu cầu; bàn giao kèm biên bản ghi nhận thông số, phục vụ hồ sơ audit của nhà máy.
Tiêu chuẩn kỹ thuật liên quan
Phép thử sốc nhiệt thường tham chiếu các tiêu chuẩn quốc tế như IEC 60068 – cụ thể IEC 60068-2-14 (thay đổi nhiệt độ, gồm phép thử sốc nhiệt Na/Nb), cùng các chuẩn ngành điện tử như JESD22-A104 và MIL-STD-883. Khi sửa chữa, chúng tôi luôn đưa buồng về khả năng duy trì hai vùng nhiệt và thời gian chuyển vùng theo yêu cầu của phép thử, để kết quả của nhà máy đáng tin cậy và lặp lại được.
Chi phí sửa tủ sốc nhiệt phụ thuộc yếu tố nào?
Chi phí sửa tủ sốc nhiệt không cố định mà phụ thuộc vào nguyên nhân hỏng và linh kiện cần thay. Lỗi cảm biến, SSR, gioăng hay cơ cấu chuyển vùng thường chi phí thấp; trong khi đại tu hệ cascade, thay máy nén tầng thấp hoặc bộ điều khiển sẽ cao hơn do giá linh kiện và thời gian thi công. Khoảng cách tới nhà máy và yêu cầu xử lý khẩn cũng ảnh hưởng đến báo giá. Chúng tôi luôn khảo sát, xác định đúng nguyên nhân và báo giá rõ từng hạng mục trước khi làm, giúp nhà máy chủ động ngân sách.
Vì sao nên chọn đơn vị chuyên?
Tủ sốc nhiệt là thiết bị phức tạp bậc nhất trong nhóm buồng thử nghiệm, ràng buộc chặt giữa hệ cascade, gia nhiệt, cơ cấu chuyển vùng và bộ điều khiển. Khi chọn một đơn vị chuyên sửa tủ sốc nhiệt, nhà máy nhận được:
- Chẩn đoán đúng nguyên nhân gốc, hạn chế thay thế thừa và phải sửa đi sửa lại.
- Kỹ sư làm chủ hệ lạnh sâu và cơ cấu chuyển vùng của nhiều dòng máy.
- Phản hồi nhanh, tận nhà máy, giảm thời gian dừng thiết bị giữa các chu trình thử.
- Biên bản nghiệm thu thông số rõ ràng, thuận tiện cho hồ sơ chất lượng và audit.
Đó cũng là cách chúng tôi đồng hành cùng các nhà máy phía Bắc trong việc duy trì hoạt động ổn định cho phòng thử nghiệm độ tin cậy.
Câu hỏi thường gặp
Tủ sốc nhiệt không xuống đủ lạnh, nguyên nhân do đâu?
Phổ biến nhất là hệ lạnh cascade gặp vấn đề: hao môi chất R23, máy nén tầng thấp yếu, nghẹt van tiết lưu hoặc dàn bám tuyết. Cần kỹ sư đo áp suất từng tầng để xác định chính xác, không nên tự nạp gas khi chưa rõ nguyên nhân.
Sửa tủ sốc nhiệt mất bao lâu?
Các lỗi cảm biến, SSR, cơ cấu chuyển vùng thường xử lý trong ngày. Hạng mục lớn như đại tu cascade, thay máy nén tầng thấp hoặc bộ điều khiển cần thêm thời gian đặt linh kiện; chúng tôi báo rõ tiến độ ngay khi khảo sát.
Máy đã ngừng sản xuất, còn sửa được không?
Có. Chúng tôi xử lý nhiều thiết bị đời cũ bằng linh kiện tương đương đạt chuẩn và phương án nâng cấp bộ điều khiển, giúp nhà máy kéo dài tuổi thọ máy thay vì đầu tư mới.
Có nhận bảo trì định kỳ tủ sốc nhiệt không?
Có. Bảo trì định kỳ giúp phát hiện sớm hao gas, lệch cảm biến, mòn cơ cấu chuyển vùng, giảm hỏng đột ngột giữa chu trình thử dài ngày. Hãy liên hệ để được tư vấn gói phù hợp.
Buồng sốc nhiệt của bạn đang không đạt nhiệt, chuyển vùng chậm hay báo lỗi? Hãy liên hệ với chúng tôi để được khảo sát và báo giá sửa tủ sốc nhiệt tận nơi, nhanh chóng – hotline 24/7: 0967.369.971. Xem thêm dịch vụ sửa tủ thử nghiệm nhiệt ẩm.
Bài viết bởi đội kỹ sư Điện Lạnh Hà Nội 247 – hơn 12 năm kinh nghiệm sửa chữa và bảo trì buồng thử nghiệm, hệ thống lạnh công nghiệp cho các nhà máy phía Bắc.
