Tủ thử nghiệm không xuống nhiệt là một trong những sự cố gây gián đoạn nhiều nhất cho phòng thử nghiệm: phép đo theo IEC 60068-2-1 (Test A – Cold) buộc phải dừng, mẫu chờ đánh giá tồn đọng, còn dữ liệu thì không thể nghiệm thu. Hiện tượng có thể biểu hiện ở ba dạng: tủ không đạt nhiệt cài đặt, xuống nhiệt quá chậm so với tốc độ thiết kế, hoặc đạt rồi nhưng không giữ được lạnh và trôi nhiệt trở lại. Bài viết này phân tích nguyên lý làm lạnh của buồng vi khí hậu, bảy đến tám nhóm nguyên nhân thường gặp và quy trình chẩn đoán theo trình tự kỹ thuật. Nếu nhà máy của bạn đang cần xử lý gấp, hãy liên hệ với đội kỹ sư của chúng tôi để được hỗ trợ.
Nguyên lý làm lạnh của buồng thử nghiệm vi khí hậu
Nội dung bài viết

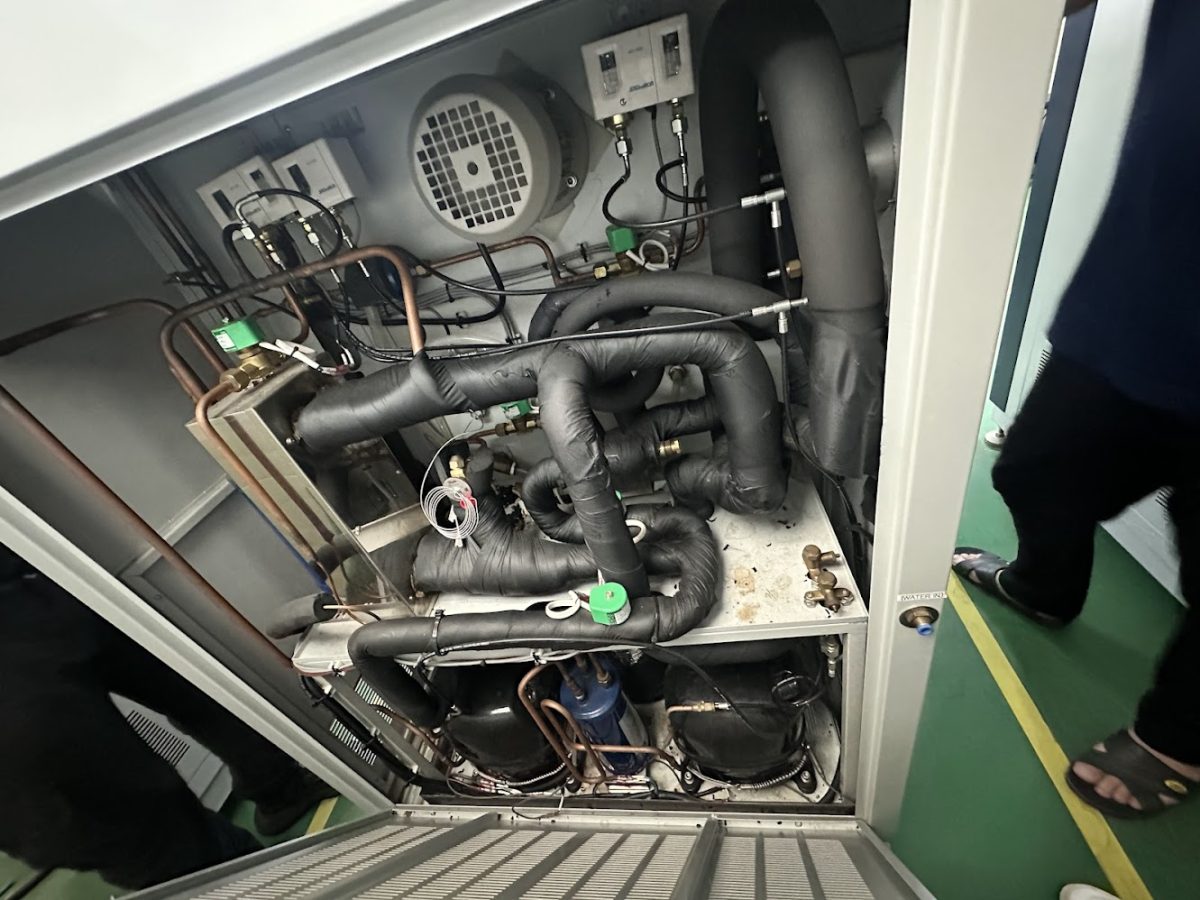

Buồng thử nghiệm môi trường dùng một chu trình lạnh nén hơi (vapor-compression) tương tự điều hòa hay kho lạnh, nhưng được thiết kế để điều khiển nhiệt độ chính xác trong dải rộng. Bốn cụm chính gồm: máy nén hút và nén môi chất ở thể hơi, dàn ngưng tụ thải nhiệt ra môi trường để hơi chuyển thành lỏng, van tiết lưu giảm áp đột ngột làm môi chất sôi và lạnh sâu, và dàn bay hơi đặt trong khoang điều hòa khí, nơi môi chất thu nhiệt của không khí tuần hoàn. Quạt đối lưu thổi không khí qua dàn bay hơi rồi phân phối đều vào khoang mẫu, giữ độ đồng đều nhiệt độ.
Loại môi chất phụ thuộc dải nhiệt mục tiêu. Theo tài liệu kỹ thuật về hệ thống lạnh buồng thử, R404A thường dùng cho dải trung bình đến khoảng -40 độ C. Để đạt dải âm sâu (khoảng -40 độ C đến -80 độ C), nhiều buồng dùng hệ thống cascade hai cấp: cấp cao (high stage, thường R404A) làm lạnh cho một bộ trao đổi nhiệt trung gian; bộ trao đổi này lại ngưng tụ môi chất của cấp thấp (low stage, thường R23). Đặc điểm quan trọng để chẩn đoán: cấp cao phải chạy và đủ lạnh trước thì cấp thấp mới ngưng tụ được và hạ tiếp xuống dải âm sâu. Nếu cấp cao yếu, toàn bộ phần lạnh sâu sẽ “treo”.
Vì sao tủ thử nghiệm không xuống nhiệt — góc nhìn cân bằng nhiệt
Nhiệt độ trong khoang là kết quả cân bằng giữa công suất lạnh mà hệ thống bơm ra và tải nhiệt phải gánh (nhiệt rò qua vách, nhiệt từ quạt, nhiệt do mẫu tỏa, nhiệt do mở cửa). Khi tủ không đạt nhiệt cài, hoặc công suất lạnh đã suy giảm, hoặc tải nhiệt tăng vượt thiết kế — đôi khi là cả hai. Hiểu theo cách này giúp bạn không vội kết luận “hỏng máy nén” khi thực ra nguyên nhân nằm ở tải mẫu hoặc điều kiện phòng.
Bảy đến tám nguyên nhân khiến tủ thử nghiệm không xuống nhiệt
1. Thiếu hoặc rò rỉ môi chất lạnh
Đây là nguyên nhân phổ biến hàng đầu. Khi nạp môi chất thấp do rò rỉ chậm theo thời gian, dàn bay hơi không được cấp đủ lỏng nên công suất lạnh giảm, tủ xuống nhiệt chậm hoặc dừng ở một mức cao hơn setpoint. Dấu hiệu nhận biết theo tài liệu chẩn đoán: tuyết bám loang lổ một phần trên dàn bay hơi (vì lượng môi chất ít sôi cạn quá sớm), và độ quá lạnh (subcooling) thấp. Rò rỉ thường xuất hiện ở mối hàn, đầu rắc-co, gioăng van, hoặc dàn bị ăn mòn. Việc tìm rò và nạp lại đúng khối lượng cần đồng hồ nạp, máy dò gas và cân điện tử — không nên “châm thêm gas” theo cảm tính vì sai khối lượng nạp sẽ làm sai lệch áp suất và hiệu suất.
2. Máy nén yếu hoặc hỏng
Máy nén là “trái tim” của chu trình. Khi van/lá van bên trong mòn hoặc hở, máy vẫn chạy và kêu nhưng khả năng nén giảm, chênh áp hút–đẩy thấp, công suất lạnh tụt. Ở buồng cascade, máy nén cấp thấp (R23) làm việc trong điều kiện khắc nghiệt; nếu nó suy yếu, tủ có thể vẫn xuống được vùng -30 đến -40 độ C (nhờ cấp cao) nhưng không thể tiến sâu hơn. Dấu hiệu kèm theo có thể gồm máy nén quá nóng, dòng điện bất thường. Lưu ý: máy nén hiếm khi tự hỏng — thường nó là nạn nhân của nguyên nhân khác (thiếu dầu, áp suất đẩy cao do dàn ngưng bẩn, hồi lỏng), nên cần truy nguyên gốc rễ trước khi thay.
3. Nghẹt van tiết lưu hoặc phin lọc bị ẩm/tắc
Van tiết lưu (TXV/EEV) hoặc ống mao điều tiết dòng lỏng vào dàn bay hơi. Khi van kẹt nhỏ hoặc phin lọc (filter drier) bị tắc/ngậm ẩm, dòng lỏng bị “bóp”, dàn bay hơi bị đói môi chất. Tài liệu kỹ thuật chỉ ra cách phân biệt: tắc nghẽn thường tạo điểm đóng tuyết cục bộ ngay sau van hoặc đầu phân phối, kèm quá lạnh cao nhưng quá nhiệt (superheat) cũng cao. Một mẹo quan trọng trước khi kết tội van: sờ/đo chênh nhiệt độ hai đầu phin lọc — nếu có độ sụt nhiệt đáng kể qua phin, tắc nghẽn nằm ở phin chứ không phải van. Trong hệ âm sâu, hơi ẩm lọt vào còn có thể đóng băng tại van gây tắc gián đoạn (moisture freeze-up), khiến lỗi lúc có lúc không.
4. Dàn ngưng tụ bẩn hoặc giải nhiệt kém
Dàn ngưng phải thải được nhiệt thì môi chất mới hóa lỏng hoàn toàn. Khi cánh tản nhiệt bám bụi, dầu, xơ vải tạo lớp cách nhiệt, hoặc quạt dàn ngưng yếu/hỏng, nhiệt không thoát kịp, áp suất đẩy (head pressure) tăng cao, công suất lạnh sụt và máy nén chạy nóng. Đây là nguyên nhân rất hay gặp ở nhà xưởng nhiều bụi. Với buồng giải nhiệt nước, nguyên nhân tương đương là tháp giải nhiệt yếu, bơm nước hỏng hoặc đường nước đóng cặn.
5. Dàn bay hơi đóng tuyết dày

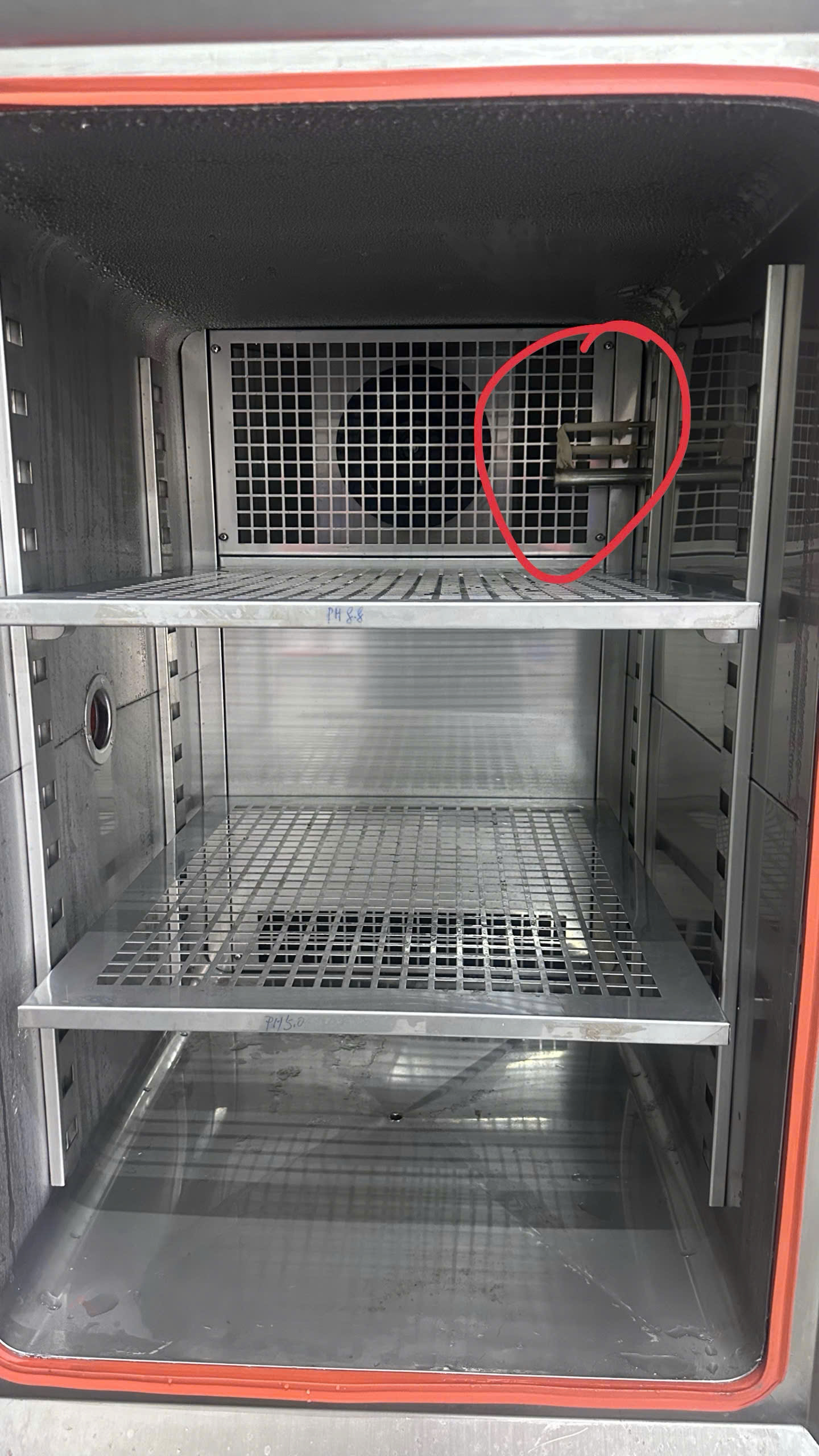

Một lớp tuyết/đá dày trên dàn bay hơi hoạt động như lớp cách nhiệt, chặn không khí tiếp xúc với dàn nên nhiệt không được hút ra. Nguyên nhân gốc thường là gioăng cửa hở, ẩm lọt vào khoang, hoặc chu trình xả tuyết (defrost) lỗi. Hệ quả là tủ xuống nhiệt ngày càng chậm theo thời gian chạy, rồi không giữ được lạnh.
6. Quạt đối lưu hỏng hoặc luồng gió kém
Trong buồng thử, quạt đối lưu trong khoang quyết định việc phân phối khí lạnh đều tới mẫu. Khi quạt yếu, kẹt hoặc motor hỏng, dàn bay hơi vẫn lạnh nhưng khí lạnh không tới được vùng đặt mẫu — cảm biến báo “không xuống nhiệt” dù máy lạnh vẫn chạy. Triệu chứng đặc trưng: chênh lệch nhiệt độ lớn giữa các vị trí trong khoang, độ đồng đều kém.
7. Lỗi cấp cascade ở dải âm sâu
Với buồng đạt -40 độ C trở xuống dùng cascade, nếu tủ dừng lại ở một mức trung gian (ví dụ quanh -30 đến -45 độ C) và không tiến sâu hơn, rất có thể vấn đề nằm ở cấp thấp: thiếu/rò môi chất cấp thấp, máy nén cấp thấp yếu, hoặc bộ trao đổi nhiệt cascade trao đổi kém. Vì cấp cao phải đủ lạnh thì cấp thấp mới ngưng tụ, kỹ sư cần xác định cấp nào “chết” trước khi can thiệp. Đây là dạng sự cố cần thiết bị chuyên dụng và kinh nghiệm với môi chất áp cao như R23.
8. Setpoint ngoài dải máy, tải mẫu hoặc điều kiện phòng
Không phải lúc nào cũng do hỏng hóc. Nếu cài nhiệt thấp hơn dải thiết kế của máy, tủ sẽ không bao giờ đạt. Tải mẫu tỏa nhiệt (mẫu cấp điện khi thử) làm tăng tải lạnh; xếp mẫu quá dày chặn luồng gió. Phòng đặt máy quá nóng làm dàn ngưng giải nhiệt kém — đây là lý do nhiệt độ phòng nên được kiểm soát. Tốc độ xuống nhiệt định mức cũng phụ thuộc tải; “xuống chậm” đôi khi chỉ là kỳ vọng cao hơn thực tế.
Bảng triệu chứng → nguyên nhân nghi ngờ
| Triệu chứng quan sát | Nguyên nhân nghi ngờ ưu tiên |
|---|---|
| Xuống nhiệt chậm dần theo thời gian, dàn đầy tuyết dày | Đóng tuyết dàn bay hơi; gioăng cửa hở; lỗi xả tuyết |
| Tuyết bám loang lổ trên dàn, quá lạnh thấp | Thiếu/rò môi chất lạnh |
| Đóng tuyết cục bộ ngay sau van, quá lạnh cao + quá nhiệt cao | Nghẹt van tiết lưu hoặc tắc/ẩm phin lọc |
| Máy nén nóng, áp suất đẩy cao, công suất sụt | Dàn ngưng bẩn; quạt dàn ngưng hỏng; phòng quá nóng |
| Dàn lạnh nhưng mẫu không lạnh, chênh nhiệt giữa các điểm lớn | Quạt đối lưu hỏng; xếp mẫu chặn gió |
| Dừng quanh -30 đến -45 độ C, không sâu hơn | Lỗi cấp thấp/cascade (môi chất R23, máy nén cấp thấp) |
| Máy chạy ầm nhưng chênh áp hút–đẩy thấp | Máy nén yếu/hở van |
| Không bao giờ đạt dù máy bình thường | Setpoint ngoài dải; tải mẫu/điều kiện phòng vượt thiết kế |
Quy trình chẩn đoán tủ thử nghiệm không xuống nhiệt theo từng bước
Chẩn đoán hiệu quả là loại trừ từ dễ đến khó, từ ngoài vào trong. Thứ tự gợi ý:
- Xác nhận yếu tố vận hành trước. Kiểm tra setpoint có nằm trong dải máy; mẫu có tỏa nhiệt; cách xếp mẫu; nhiệt độ phòng đặt máy. Loại bỏ “lỗi giả” trước khi mở máy.
- Quan sát luồng gió và quạt. Nghe và xem quạt đối lưu trong khoang, quạt dàn ngưng có chạy đều không. Kiểm tra lọc gió, không gian thoát gió quanh dàn ngưng.
- Kiểm tra đóng tuyết. Nếu dàn bay hơi phủ tuyết dày, xả đá hoàn toàn rồi chạy lại; đồng thời tìm nguồn ẩm (gioăng cửa, lỗi defrost).
- Đo nhiệt độ phin lọc và dàn ngưng. Chênh nhiệt qua phin lọc gợi ý tắc nghẽn. Dàn ngưng nóng bất thường + áp đẩy cao gợi ý giải nhiệt kém.
- Đo áp suất, quá nhiệt, quá lạnh. Dùng đồng hồ nạp đọc áp hút/đẩy; tính subcooling và superheat để phân biệt thiếu môi chất (subcooling thấp) với nghẽn van (subcooling cao, superheat cao).
- Kiểm tra rò rỉ. Dùng máy dò gas dọc mối hàn, rắc-co, dàn. Mọi lần nạp lại phải xử lý rò trước và nạp theo khối lượng.
- Đánh giá máy nén. Kiểm tra dòng điện, chênh áp, độ ồn, tình trạng dầu. Chỉ kết luận thay máy nén sau khi loại trừ dàn ngưng, hồi lỏng và nghẽn dòng.
- Với hệ cascade: xác định cấp cao đã đủ lạnh chưa, rồi mới đánh giá cấp thấp (môi chất, máy nén, bộ trao đổi cascade).
Bảng linh kiện hay phải thay khi tủ thử nghiệm không xuống nhiệt
| Linh kiện | Vai trò | Dấu hiệu cần thay/xử lý |
|---|---|---|
| Phin lọc (filter drier) | Lọc cặn, hút ẩm trong đường lỏng | Sụt nhiệt qua phin; tắc; nghi ngờ ẩm trong hệ |
| Van tiết lưu (TXV/EEV) | Điều tiết lỏng vào dàn bay hơi | Kẹt, mất tín hiệu bầu cảm biến, đói/úng dàn |
| Máy nén | Nén và tuần hoàn môi chất | Hở van, chênh áp thấp, hỏng cuộn dây/cơ khí |
| Quạt đối lưu / quạt dàn ngưng | Phân phối khí lạnh / thải nhiệt | Motor hỏng, bạc đạn kêu, cánh nứt |
| Cảm biến nhiệt (Pt100/can nhiệt) | Phản hồi nhiệt độ cho bộ điều khiển | Lệch chuẩn, đứt, đọc sai làm máy ngừng cấp lạnh |
| Gioăng cửa | Làm kín khoang, chặn ẩm và rò lạnh | Chai cứng, rách, hở gây đóng tuyết và trôi nhiệt |
| Môi chất lạnh + dầu máy nén | Tải nhiệt và bôi trơn | Thiếu do rò; dầu bẩn/thiếu sau sự cố |
Tự kiểm tra tại chỗ và khi nào nên gọi kỹ sư
Nhóm vận hành có thể tự xử lý an toàn các hạng mục không đụng tới hệ kín môi chất:
- Rà lại setpoint, chương trình thử và dải nhiệt cho phép của máy.
- Sắp xếp lại mẫu cho thông gió; kiểm tra mẫu có đang tỏa nhiệt.
- Vệ sinh lưới/cánh dàn ngưng phần tiếp cận được; bảo đảm thông thoáng quanh máy; hạ nhiệt phòng đặt máy.
- Xả đá khi thấy tuyết dày; kiểm tra và lau khô gioăng cửa.
- Nghe tiếng quạt, theo dõi log nhiệt độ và mã cảnh báo của bộ điều khiển.
Nên gọi kỹ sư chuyên ngành khi: nghi ngờ rò rỉ hoặc cần nạp môi chất; cần đo áp suất/quá nhiệt/quá lạnh; máy nén bất thường; nghẽn van/phin; và đặc biệt với mọi sự cố cấp thấp/cascade dùng môi chất áp cao như R23. Các thao tác này đòi hỏi đồng hồ nạp, máy dò gas, máy hút chân không và chứng chỉ làm việc với môi chất lạnh; can thiệp sai có thể làm hỏng máy nén hoặc sai lệch hiệu chuẩn buồng.
Phòng ngừa để buồng thử luôn đạt nhiệt
- Bảo trì định kỳ: vệ sinh dàn ngưng, kiểm tra dòng điện máy nén, soi rò môi chất theo lịch.
- Quản lý ẩm: thay phin lọc khi bảo dưỡng lớn, kiểm tra gioăng cửa, hạn chế mở cửa khi đang chạy lạnh sâu.
- Kiểm soát môi trường lắp đặt: giữ phòng máy mát, thông thoáng, ít bụi.
- Hiệu chuẩn cảm biến định kỳ để giá trị điều khiển phản ánh đúng nhiệt độ thực.

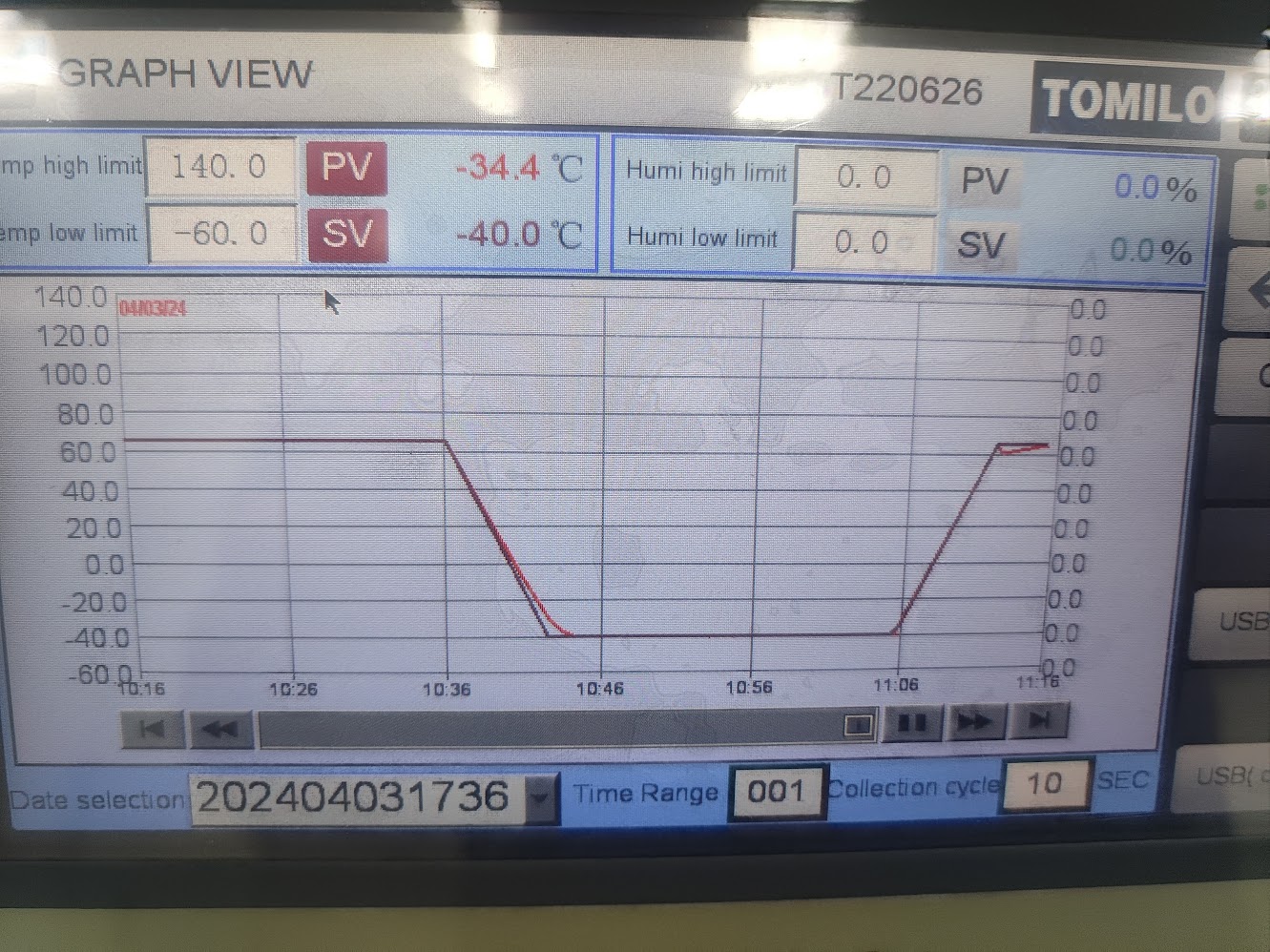

- Ghi log vận hành: theo dõi thời gian xuống nhiệt và nhiệt độ giữ để phát hiện suy giảm sớm, trước khi thành sự cố dừng máy.
Việc tuân thủ điều kiện thử theo chuẩn như IEC 60068 (Test A – Cold) cũng giúp xác định rõ buồng cần đạt nhiệt nào và trong điều kiện tải ra sao, từ đó đánh giá đúng “đạt hay không đạt”.
Xử lý tủ thử nghiệm không xuống nhiệt tận nơi
Đội kỹ sư Điện Lạnh Hà Nội 247 nhận xử lý tủ thử nghiệm không xuống nhiệt tận nơi cho các nhà máy và phòng QA/QC tại Hà Nội, Bắc Ninh, Bắc Giang, Vĩnh Phúc, Hưng Yên, Hải Dương, Hải Phòng và các khu công nghiệp lân cận. Chúng tôi mang theo đồng hồ nạp, máy dò rò, máy hút chân không và thiết bị nạp định lượng để chẩn đoán đúng nguyên nhân — từ thiếu môi chất, nghẽn van/phin, dàn ngưng giải nhiệt kém cho tới sự cố cấp thấp trong hệ cascade — thay vì chỉ “châm gas” tạm thời.
Tham khảo các dịch vụ liên quan: dịch vụ sửa chữa chamber (buồng thử nghiệm), sửa tủ thử nghiệm nhiệt ẩm và sửa tủ sốc nhiệt. Mỗi ca xử lý đều được kiểm tra lại tốc độ xuống nhiệt và khả năng giữ nhiệt trước khi bàn giao.
Câu hỏi thường gặp
Tủ thử nghiệm không xuống nhiệt thì nguyên nhân nào hay gặp nhất?
Thường gặp nhất là thiếu hoặc rò rỉ môi chất lạnh, kế đến là dàn ngưng bẩn/giải nhiệt kém, nghẹt van tiết lưu hay phin lọc, và đóng tuyết dàn bay hơi. Cần đo áp suất, quá nhiệt và quá lạnh để xác định đúng, tránh kết luận cảm tính.
Buồng cascade chỉ xuống được khoảng -40 độ C rồi dừng là lỗi gì?
Nếu tủ dừng ở mức trung gian và không tiến sâu hơn, khả năng cao vấn đề nằm ở cấp thấp: thiếu/rò môi chất cấp thấp (thường R23), máy nén cấp thấp yếu, hoặc bộ trao đổi nhiệt cascade kém. Vì cấp cao phải đủ lạnh thì cấp thấp mới ngưng tụ, kỹ sư cần xác định cấp nào lỗi trước.
Tôi tự nạp thêm gas cho tủ thử nghiệm được không?
Không nên. Sai khối lượng nạp sẽ làm lệch áp suất và hiệu suất, còn nạp đè lên một chỗ rò chưa xử lý chỉ là giải pháp tạm. Việc nạp đúng cần xử lý rò, hút chân không và nạp định lượng bằng cân — nên do kỹ sư có thiết bị và chứng chỉ thực hiện.
Làm sao phân biệt thiếu môi chất với nghẹt van tiết lưu?
Thiếu môi chất thường cho độ quá lạnh thấp và tuyết bám loang lổ trên dàn bay hơi. Nghẽn van hoặc phin lọc thường cho độ quá lạnh cao kèm độ quá nhiệt cao, đóng tuyết cục bộ ngay sau điểm tắc. Đo chênh nhiệt hai đầu phin lọc giúp khẳng định tắc nằm ở phin.
Vì sao tủ đạt nhiệt rồi nhưng không giữ được lạnh?
Trôi nhiệt sau khi đạt thường do gioăng cửa hở, đóng tuyết tăng dần làm giảm trao đổi nhiệt, tải mẫu tỏa nhiệt vượt thiết kế, hoặc công suất lạnh đang suy giảm (chớm thiếu môi chất, dàn ngưng bẩn). Theo dõi log nhiệt độ theo thời gian giúp phát hiện xu hướng này sớm.
